1、 编程元件
plc是采用软件编制程序来实现控制要求的。编程时要使用到各种编程元件，它们可提供无数个动合和动断触点。编程元件是指输入寄存器、输出寄存器、位存储器、定时器、计数器、通用寄存器、数据寄存器及特殊功能存储器等。
PLC内部这些存储器的作用和继电接触控制系统中使用的继电器十分相似，也有“线圈”与“触点”，但它们不是“硬”继电器，而是PLC存储器的存储单元。当写入该单元的逻辑状态为“1”时，则表示相应继电器线圈得电，其动合触点闭合，动断触点断开。所以，内部的这些继电器称之为“软”继电器。

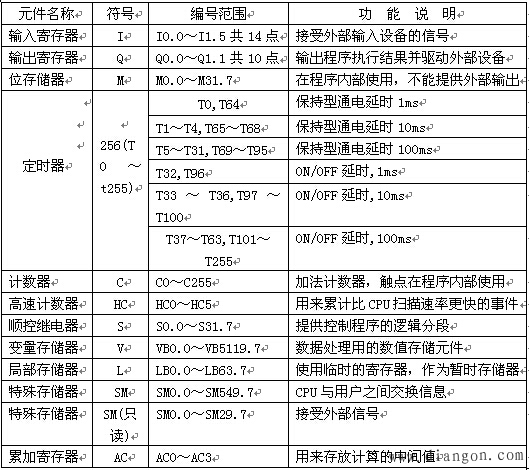

S7-200系列CPU224、CPU226部分编程元件的编号范围与功能说明如下表所示
2、编程语言
所谓程序编制，就是用户根据控制对象的要求，利用PLC厂家提供的程序编制语言，
将一个控制要求描述出来的过程。PLC最常用的编程语言是梯形图语言和指令语句表语言，且两者常常联合使用。
1） 梯形图（语言）
梯形图是一种从继电接触控制电路图演变而来的图形语言。它是借助类似于继电器的动合、动断触点、线圈以及串、并联等术语和符号，根据控制要求联接而成的表示PLC输入和输出之间逻辑关系的图形，直观易懂。
梯形图中常用
图形符号分别表示plc编程元件的动合和动断触点；
用 （ ） 表示它们的线圈。梯形图中编程元件的种类用图形符号及标注的字母或数加以区别。触点和线圈等组成的独立电路称为网络，用编程软件生成的梯形图和语句表程序中有网络编号，允许以网络为单位给梯形图加注释。
梯形图的设计应注意到以下三点：
①梯形图按从左到右、自上而下地顺序排列。每一逻辑行（或称梯级）起始于左母线，然后是触点的串、并联接，最后是线圈。
②梯形图中每个梯级流过的不是物理电流，而是“概念电流”，从左流向右，其两端没有电源。这个“概念电流”只是用来形象地描述用户程序执行中应满足线圈接通的条件。
③输入寄存器用于接收外部输入信号，而不能由PLC内部其它继电器的触点来驱动。因此，梯形图中只出现输入寄存器的触点，而不出现其线圈。输出寄存器则输出程序执行结果给外部输出设备，当梯形图中的输出寄存器线圈得电时，就有信号输出，但不是直接驱动输出设备，而要通过输出接口的继电器、晶体管或晶闸管才能实现。输出寄存器的触点也可供内部编程使用。
2）指令语句表
指令语句表是一种用指令助记符来编制PLC程序的语言，它类似于计算机的汇编语言，但比汇编语言易懂易学，若干条指令组成的程序就是指令语句表。一条指令语句是由步序、指令语和作用器件编号三部分组成。

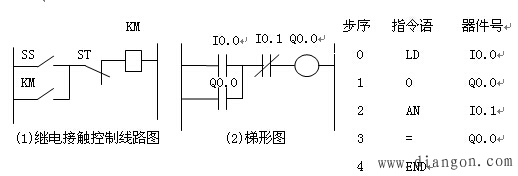

下例为PLC实现三相鼠笼电动机起/停控制的两种编程语言的表示方法：
