基本的共射放大电路

放大是对模拟信号最基本的处理。晶体管是放大电路的核心元件。放大电路是有一个输入和一个输出端的四端网络，若将晶体管的发射极接地，做为放大网络的公共端，则称为基本共射放大电路，如图1所示。

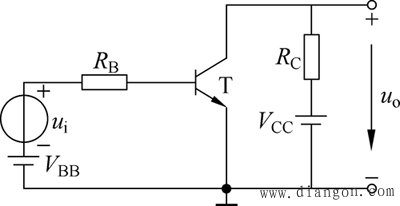

图1 基本共射放大电路

在图1中基极和发射极为输入端，集电极和发射极为输出端，发射极为输入和输出的公共端。所以称为共射电路。为了保证晶体管工作在放大状态，发射结须要正偏、集电结反偏。图中V_BB为基极电源，其作用是使晶体管的发射结处于正向偏置状态，V_CC是集电极电源，其作用是使晶体管的集电结处在反向偏置状态。显然V_CC应该大于V_BB。R_C是集电极电阻，共作用是将变换的电流转换成变换的电压输出。
