比较传输线的两种电路分析方法：集总电路和分布电路分析方法的异同点

比较传输线的两种电路分析方法：集总电路和分布电路分析方法的异同点。

答：

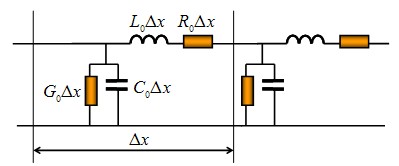

(1)集总电路的分析方法传输线的长度l<<λ，称为短线，可以忽略电磁波沿线传播所需的时间，用集中参数的电路来描述，在集总电路中，电场用电容C表示，磁场用电感L表示，损耗用电阻R表示，导线只流通电流。集总参数电路如下图所示

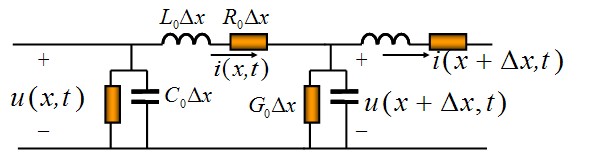

(2)分布电路的分析方法传输线的长度 l≈λ，称为长线，电磁波的滞后效应不可忽视，沿线传播的电磁波不仅是时间的函数，而且是空间坐标的函数，必须用分布参数电路来描述，如下图所示。
