诺顿定理_诺顿定理等效电路_诺顿等效电路的求解方法

任何一个含源线性一端口电路，对外电路来说，可以用一个电流源和电阻的并联组合来等效置换；电流源的电流等于该一端口的短路电流，电阻等于该一端口的输入电阻，图1所示为诺顿定理的等效电路。

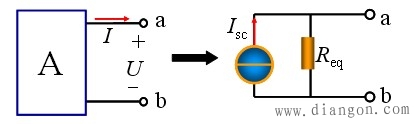

图1 诺顿定理等效电路

诺顿等效电路的求解方法：

（1）短路电流I_sc的计算：短路电流I_sc即将a、b两端短接后其中的电流；

（2）等效电阻的求法与戴维宁等效电路中等效电阻的求法一致：等效电阻为将一端口网络内部独立电源全部置零（电压源短路，电流源开路）后，所得无源一端口网络的输入电阻。常用下列方法计算：

①当网络内部不含有受控源时可采用电阻串并联和△－Y互换的方法计算等效电阻；

②外加电源法（加电压求电流或加电流求电压）；

③开路电压，短路电流法。
