铜芯电线拧接法和捆绑法图解

铜芯截面积较大或连接电线根数较多时，或者是两根电线的股数较多时，则可采用捆绑法。绑线应是裸铜线，其线径应与单根电线线芯相同。绑扎长度应是单根电线线芯直径的10倍。绑好后最好是搪焊锡，采用松香——酒精溶液作焊剂。

铜芯电线槽焊法和浇焊法

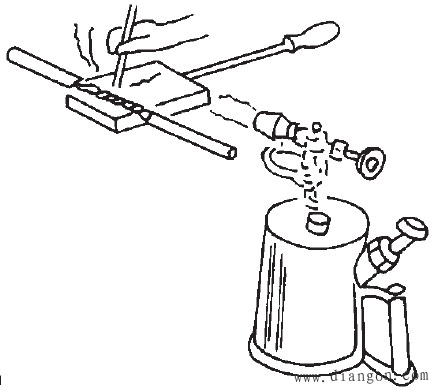

一些重要设备在制作时要求接头务必上锡。上焊前先将线芯用电工刀背或细砂纸出去氧化层，做好接头后涂抹松香——酒精溶液。（重庆电线电缆提示：对较粗的电线可以在开槽紫铜板上用喷灯加热烫锡焊接）

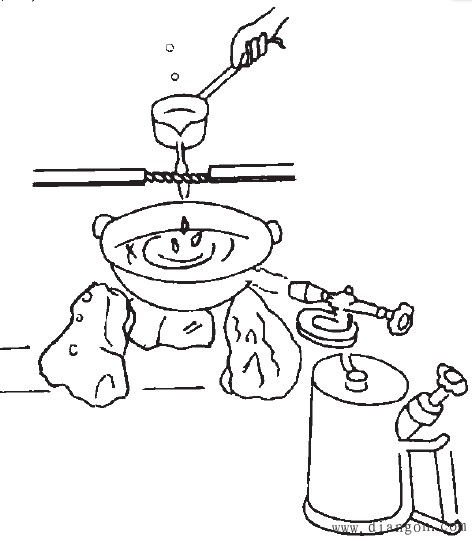

对较粗的铜电线接头也可采用浇焊法。方法是用喷灯或炉灶在熔锡锅内先熔化相当数量的焊锡后，用勺子盛上熔化了的锡浇在接头上，浇上数次即可焊牢。操作时要做好防护措施，以免烫伤。

铜芯电线套焊法和鼻子焊

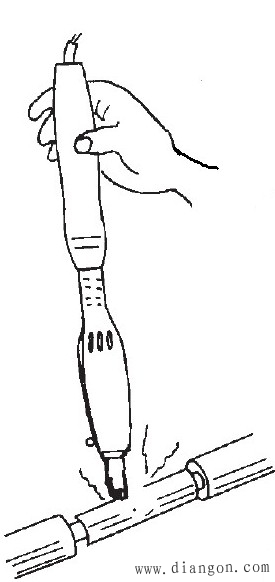

圆导线（或矩形导线），直径在2mm以上时，可采用套焊法。用度过锡的薄铜皮制成的套管，其内径应与导线配合，且套管留缝，以便注入锡液，长度为导线之间的8倍左右。将两导线的端头对插入套管，注入松香——酒精焊剂，用电铬铁焊套即妥。（电工学习网小编提示：焊接决不可采用酸性焊剂）

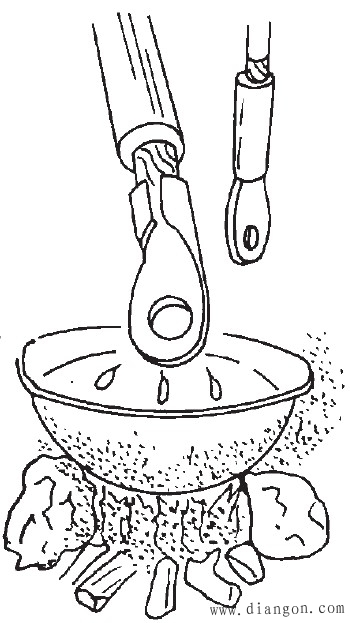

较粗的电线通常采用线鼻子焊。焊接时将铜芯电线和铜线鼻子取出氧化层，然后将线芯插铜线鼻子，放入熔锡锅浸渍数分钟，则被焊好。
