监视差分信号的有效和故障实例

　　知道差分信号总线上是否有有效信号是很有用的。本例是检测差分数据传输，并向微控制器或其它监视器件报告信号丢失(LOS)信息。

　　图1所示电路用于检测最小幅度差为200mV、绝对值从-7V至 12V的连续差分信号。该电路可以检测输入开路、输入短路和输入保持在高或低电平的情况。当其中任何一种情况发生时，电路的输出为低电平，而有差分脉冲串时则为高电平。该电路只需单5V电源供电。

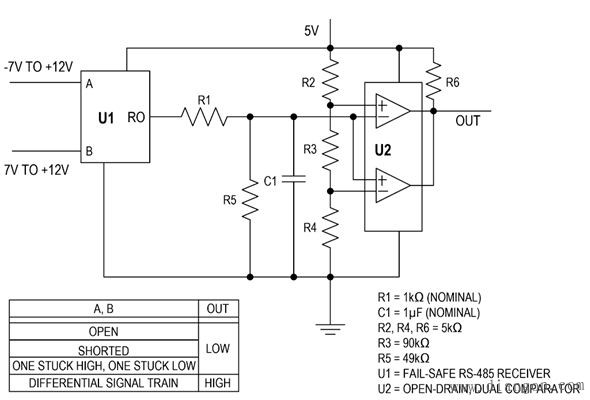

　　图1：连续差分信号检测电路。

　　OPEN 开路

　　SHORTED 短路

　　ONE STUCK HIGH ONE STUCK LOW 一端保持高电平，另一端保持低电平

　　DIFFERENTIAL SIGNAL TRAIN 差分信号序列

　　OUT 输出

　　LOW 低电平

　　HIGH 高电平

　　U1=FAIL-SAFE RS-485 RECEIVER 具有自动防故障功能的RS-485接收器

　　U2=OPEN-DRAIN,DUAL COMPARATOR 开漏型双路比较器

　　U1 (MAX3280)是一个RS-485接收器，用于接收A、B端幅度差值至少200mV、绝对电压范围从-7V至 12V的差分信号。当没有输入信号时，U1的引脚RO将是高电平，因为U1是一个具有真正自动防故障功能的器件，当输入开路或短路时都会输出高电平。当其中一个输入引脚保持在高电平并且另一个保持在低电平时，R0也能输出高或低电平。R1和C1组成一个低通滤波器，当RO输出为脉冲串时可以将U1的输出平滑为一个直流电压。

　　U2(MAX992)是一个双路开漏型比较器，被配置为窗口比较器，同时通过R2-R4电路将电压阈值设为0.25V和4.75V。只有当滤波后的脉冲串电压落在这两个阈值之间时，最终OUT信号才会变高。
