限位开关控制自动往返电路原理图解

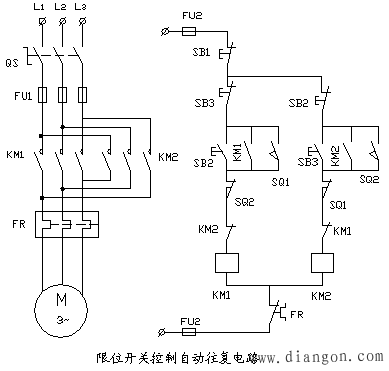

1、限位开关控制自动往复电路(1)

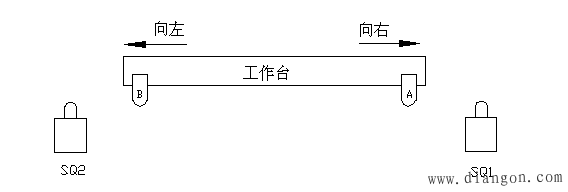

限位开关控制自动往复电路(1)工作原理：按起动按钮SB2，KM1吸合并自保，电动机正转，带动机械设备左移。当撞块碰压行程开关SQ2时，KM1断电，KM2得电吸合并自保，电动机反转，机械设备右移。当撞块碰压行程开关SQ1时，KM2断电，KM1得电，电动机又正转左移。SB1为停止按钮。电路由按钮SB2、SB3及行程开关SQ1、 SQ2的动断触点实现了机械联锁，串联在交流接触器线圈KM1、KM2中的KM2、KM1辅助触点实现了电气联锁。串联在控制电路中的FR常闭触点，是在电动机过负载或缺相过热时热继电器将控制电路自动断开，保护了电动机。
2、限位开关控制自动往复电路(2)

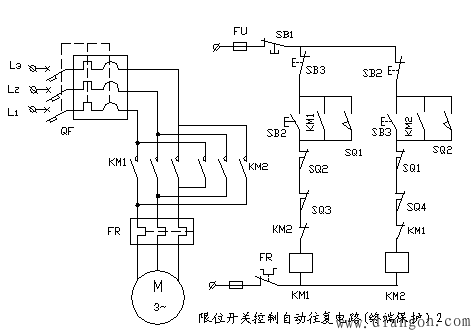

限位开关控制自动往复电路(2)电路工作原理：
按起动按钮SB2，KM1吸合并自保，电动机正转，带动机械设备左移。当撞块碰压行程开关SQ2时，KM1断电，KM2得电吸合并自保，电动机反转，机械设备右移。当撞块碰压行程开关SQ1时，KM2断电，KM1得电，电动机又正转左移。SB1为停止按钮。电路由按钮SB2、SB3及行程开关SQ1、 SQ2的动断触点实现了机械联锁，串联在交流接触器线圈KM1、KM2中的KM2、KM1辅助触点实现了电气联锁。串联在控制电路中的FR常闭触点，是在电动机过负载或缺相过热时热继电器将控制电路自动断开，保护了电动机。

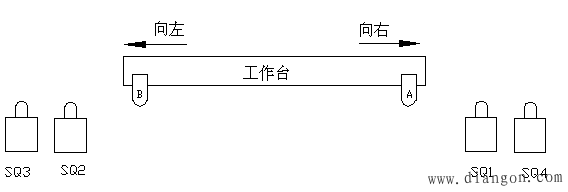

SQ3、SQ4S是左移和右移的终端位置行程开关。
