提高电子电路抗干扰能力的方法

一、减小来自电源的噪声
电源在向系统提供能源的同时，也将其噪声加到所供电的电源上。电路中微控制器的复位线，中断线，以及其它一些控制线最容易受外界噪声的干扰。
电网上的强干扰通过电源进入电路。即使电池供电的系统，电池本身也有高频噪声。模拟电路中的模拟信号更经受不住来自电源的干扰。因此设计电源时要采取一定的抗干扰措施：(如输入电源与强电设备动力线分开;采用隔离变压器;采用低通滤波器;采用独立功能块单独供电等)。

二、减小信号传输中的畸变

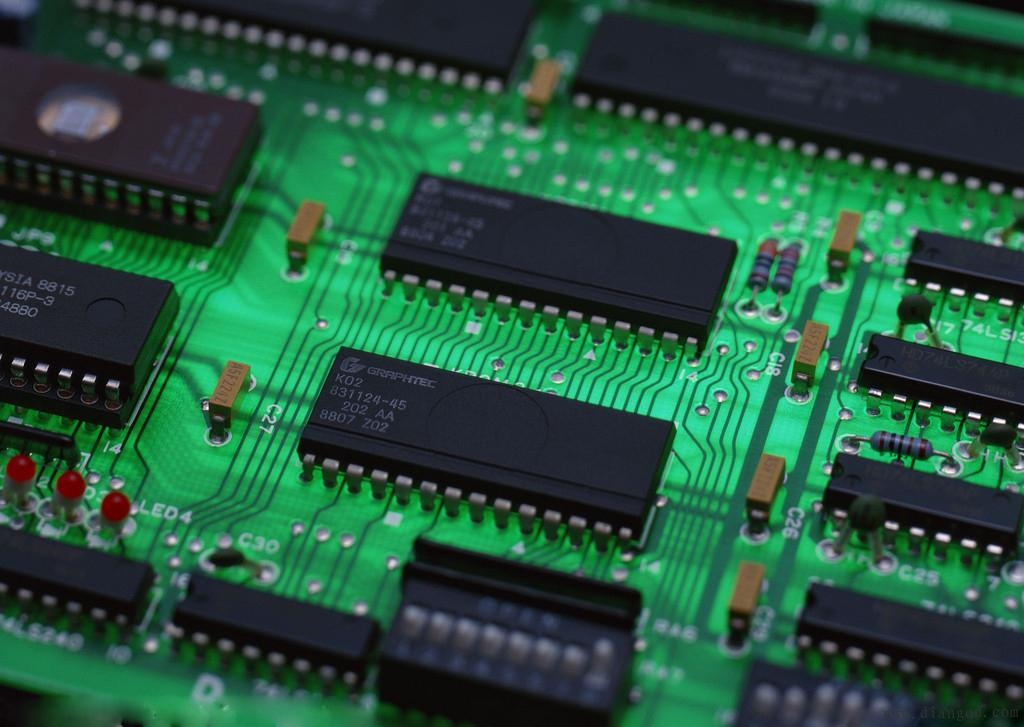

微控制器主要采用高速CMOS技术制造。信号输入端静态输入电流在1mA左右，输入电容10pF左右，输入阻抗相当高。高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重。它会引起信号畸变，增加系统噪声。当Tpd>Tr时，就成了一个传输线问题，必须考虑信号反射、阻抗匹配等问题。
信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。可以粗略地认为，信号在印制板引线的传输速度，约为光速的1/3到1/2之间。微控制器构成的系统中常用逻辑电子元件的Tr(标准延迟时间)为3到18ns之间。

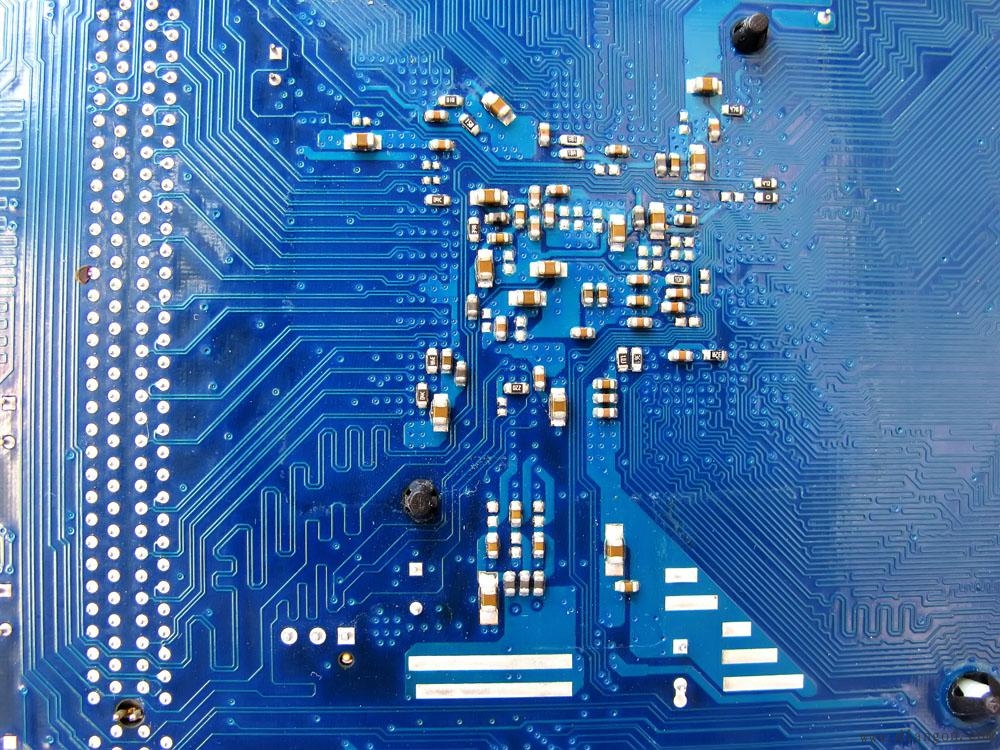

在印制线路板上，信号通过一个7W的电阻和一段25cm长的引线，线上延迟时间大致在4～20ns之间。也就是说，信号在印刷线路上的引线越短越好，最长不宜超过25cm。而且过孔数目也应尽量少，最好不多于2个。

当信号的上升时间快于信号延迟时间，就要按照快电子学处理。此时要考虑传输线的阻抗匹配，对于一块印刷线路板上的集成块之间的信号传输，要避免出现Td>Trd的情况，印刷线路板越大系统的速度就越不能太快。
用以下结论归纳印刷线路板设计的一个规则：信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。·电源电路：产生各种电子电路的所需求电源。

·电子电路：亦称电气回路。
·基频电路，基频，低频率，使用基频元件。
·高频电路，高频，高频率，使用高频元件。
·基频、高频混合电路
·被动元件：如电阻、电容、电感、二极体…等，有分基频被动元件、高频被动元件。
·主动元件：如电晶体、微处理器…等有分基频主动元件、高频主动元件。【微处理器电路】：亦称微控制器电路，形成计算机、游戏机、(播放器影、音)、各式各样家电、滑鼠、键盘、触控…等。
【电脑电路】：为微处理器电路进阶电路，形成桌上型电脑、笔记型电脑、掌上型电脑、工业电脑…各样电脑等。
【通讯电路】：形成电话、手机、有线网路、有线传送、无线网路、无线传送、光通讯、红外线、光纤、微波通讯、卫星通讯…等。
【显示器电路】：形成萤幕、电视、仪表等各类显示器。
【光电电路】：如太阳能电路。
【电机电路】：常运用於大电源设备、如电力设备、运输设备、医疗设备、工业设备…等。
【串联电路】：使同一电流通过所有相连接器件的联结方式。
