PLD中阵列的表示方法

固定连接 可编程连接 不连接

(a)PLD输入缓冲器 (b)与门标准逻辑符号 （c)与门在PLD中的表示方法

(d)或门标准逻辑符号 (e)或门在PLD中的表示方法 (f)4个乘积项的或门

图1 PLD采用的逻辑符号

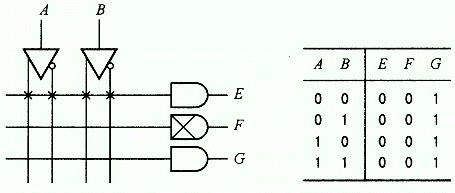

图2给出了与门的三种特殊情况。

对于输出为E的与门，两个输入缓冲器的互补输出全部接到对应的乘积线，该与门的输出总为逻辑0。常用与门符号内打×来简化表示，如输出为F的与门所示，显然F=0。门G没有任何输入连到它的乘积线，表示门G的输出总为逻辑1。

图2 与门的三种简化表示法　

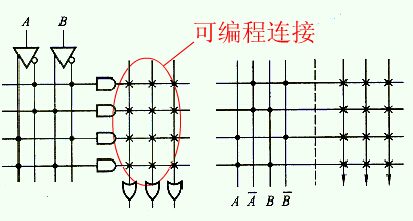

图2（a）给出了图1（b）所示阵列的阵列图。图2（b）是简化形式。

(a) (b)

图2 图1（b）所示阵列的阵列图
