电动刮水器和风窗玻璃洗涤器

一、电动刮水器

刮水器是用来清扫风窗玻璃上的雨水、雪或尘土，以确保驾驶员能有良好的视线。

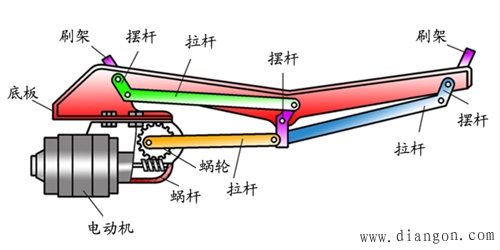

刮水器有气压式、电动式等多种，但多数采用电动式。电式刮水器是由刮水电动机和一套传动机构组成。如图所示：

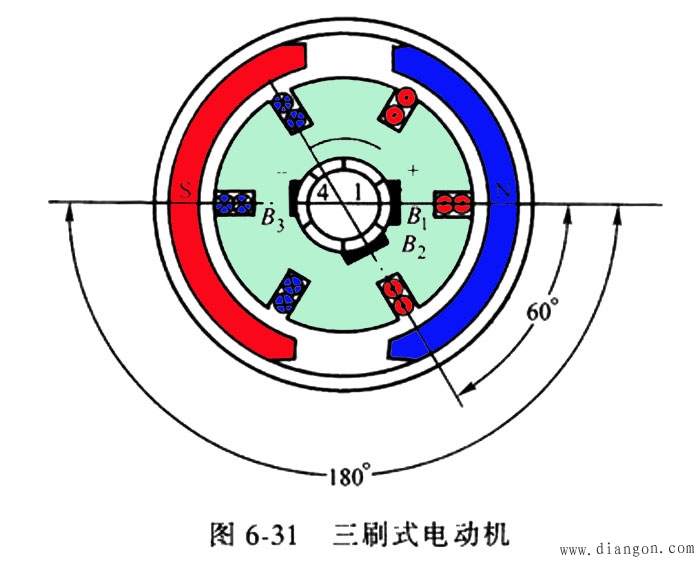

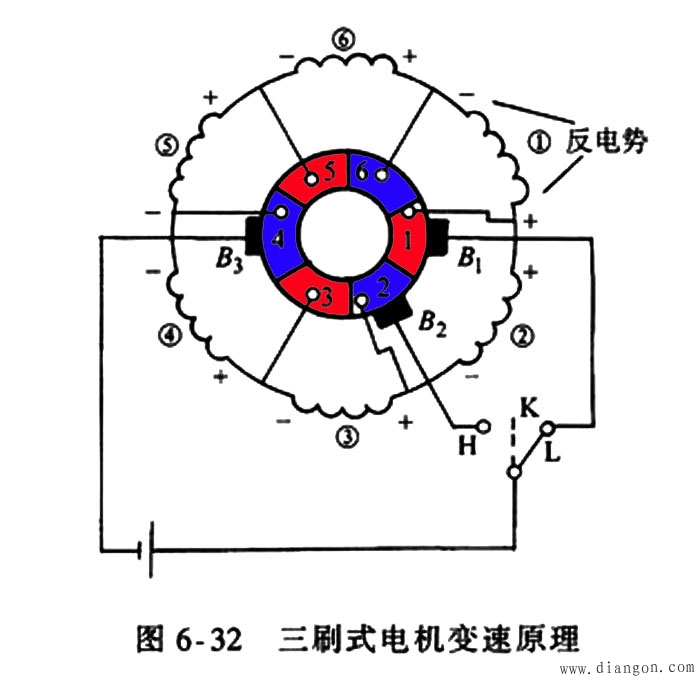

刮水器刮水片的摆动速度由刮水电动机转速决定。永磁式电动机刮水器的磁场由永久磁铁产生，电动机上有三只电刷。图示为三刷式电动机示意图：

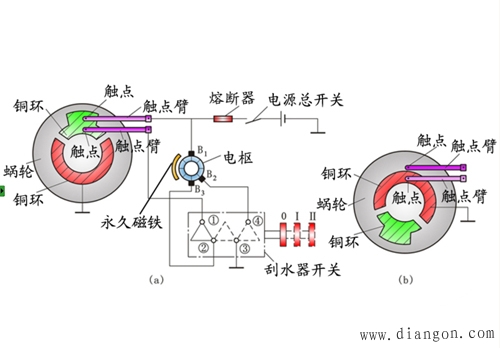

永磁式电动机刮水器的自动复位装置的结构如图所示：

二、风窗玻璃洗涤器

为了及时消除风窗玻璃上的尘土和污物，使驾驶员有良好的视线，在汽车上还装有风窗玻璃洗涤器。

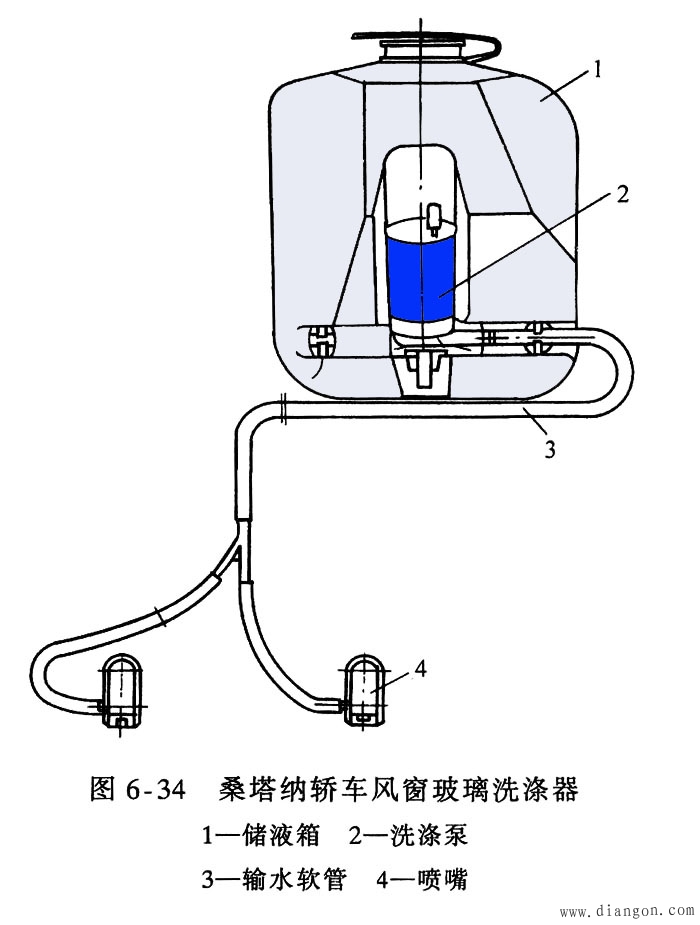

图6—34为桑塔纳轿车风窗玻璃洗涤器，它由储液箱1、洗涤泵2(直流电动机与泵)、软管3与喷嘴4等组成。储液箱由塑料制成，其内装有洗涤液。

当风窗玻璃上有灰尘或污物时，先开动洗涤泵，将洗涤液以一定压力经喷嘴喷到刮片的上部，湿润玻璃。然后再开动刮水器，将风窗玻璃上的灰，尘或污物刮掉。
