汽车电路图的表达方法

汽车电路图的表达方法有线路图、原理图、线束图三种。

一、线路图

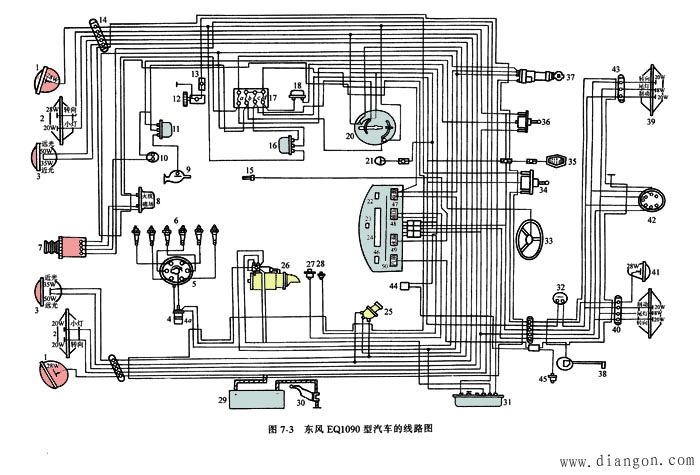

线路图是传统的汽车电路表达方法，它是把汽车电器在汽车上的实际位置用线从电源到开关至搭铁一一连接起来所构成的线路图。图7—3为东风EQl090型汽车的线路图。

这种画法的优点是由于电器设备的外形、安装位置都与实际情况一致，因此可以循线跟踪地查线，导线中间的分支、接点容易找到，便于制作线束，故仍有不少厂家沿用。

缺点是线路图中线束密集、纵横交错、读图和查找、分析故障不便。

二、原理图

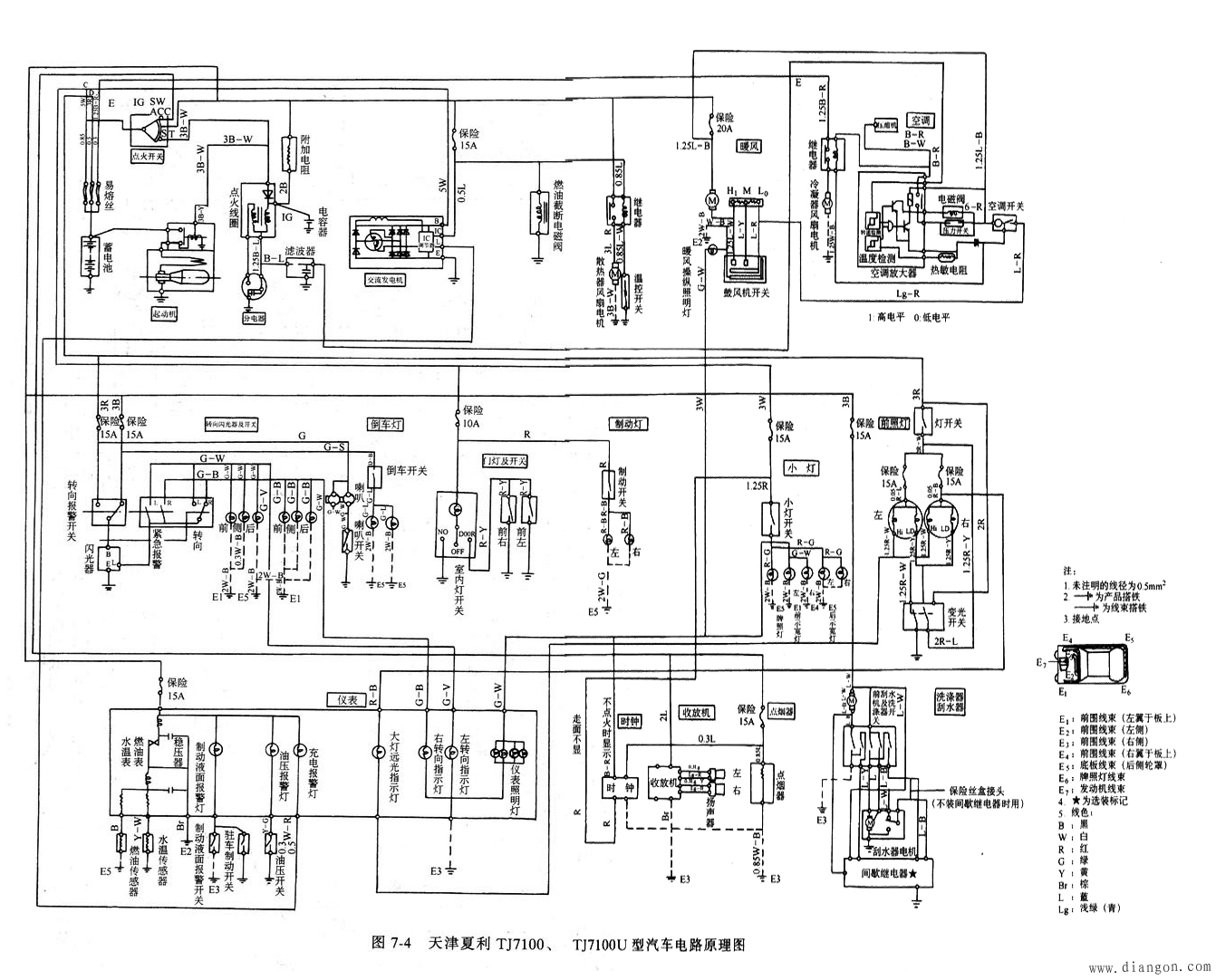

原理图是用简明的图形符号按电路原理将每个系统由上到下合理地连接起来，再将每个系统排列起来而成。图7—4是天津夏利TJ7100、TJ7100U型汽车电路原理图。

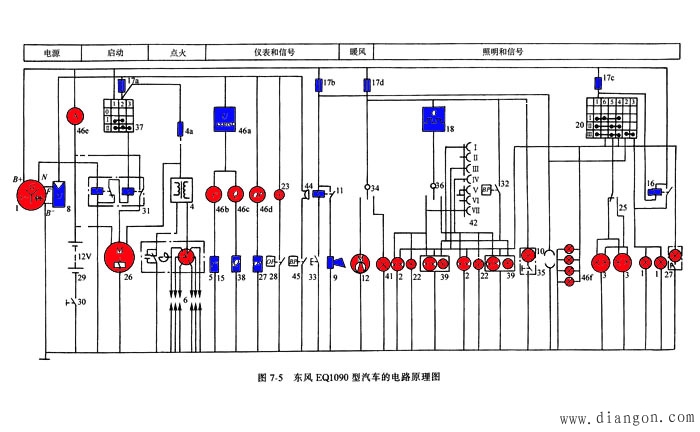

图7-5是东风EQl090型汽车的电路原理图。

这种画法对线路图作了高度地简化，图面清晰、电路简单明了、通俗易懂、电路连接控制关系清楚，因此对迅速分析排除电气设备的故障十分有利。

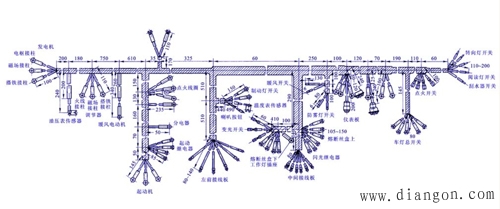

三、线束图

线束图是将有关电器的导线汇合在一起组成线束，以便于在汽车上安装。
