串行接口的A/D转换器

　　串行接口的A/D转换器以串行的方式将数据送到微处理器，由于接口的引脚少，因而在小型系统中得到广泛的应用。

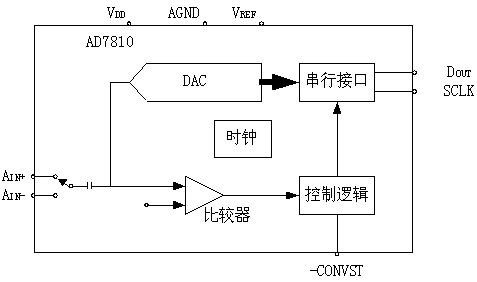

　　图1是串行接口的10位A/D转换器AD7810的结构图。

图1 串行接口A/D转换器AD7810的结构图

　　此器件的模拟输入信号为VIN 、 VIN-，参考电压输入信号为VREF。

　　串行接口信号为串行时钟信号SCLK、串行数据信号DOUT、转换启动信号-CONVST。图2（a）为工作于高速模式的时序图。在这种工作模式，两次转换之间电源不关闭，-CONVST平时处于高电平，当此信号由高变低时启动转换，转换时间为2.3μs，转换结束后数据存入数据移位寄存器。此后由10个SCLK信号同步，将数据从DOUT输出，数据的高位在前，低位在后。图2（b）为工作于电源自动关闭模式的时序图。在这种工作模式，每次转换结束，电源关闭，-CONVST平时处于低电平，当此信号由低变高时开启电源，开启电源约需要1.5μs，即在此信号的上升沿开始的1.5μs 后启动转换。在这种模式时-CONVST的正脉冲宽度通常小于1.5μs，如大于1.5μs则从-CONVST信号的下降沿开始转换。在这种模式时，两次转换之间的最小时间间隔为3.8μs（1.5μs 2.3μs）。

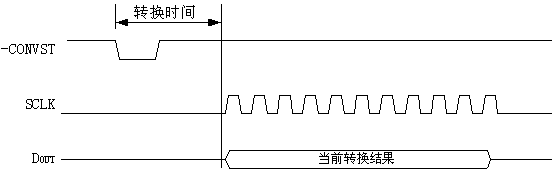

（a）高速模式

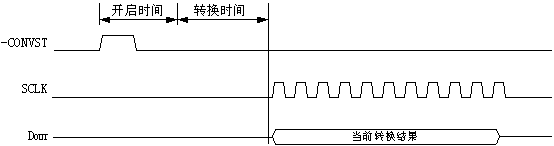

（b）电源自动关闭模式

图2 串口操作时序
