　　三联开关接线图

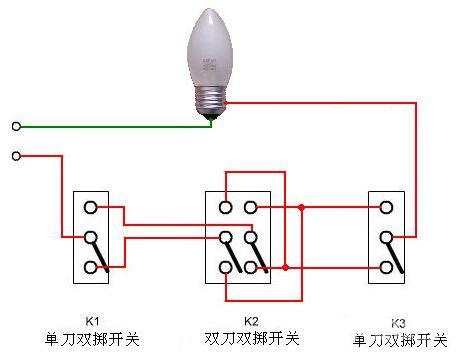

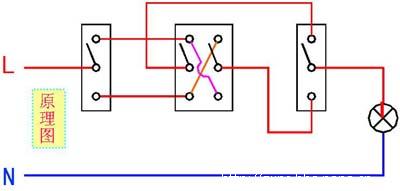

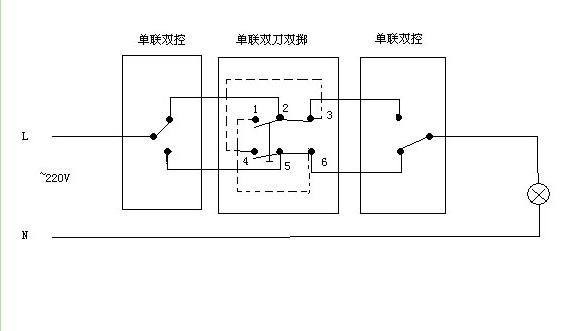

　　两位双联开关，其实这样理解是错误的。正确的理解是：两极双联一位开关，这种开关与双联开关是有区别的。它的背面有6个接线点，与两位双联开关的接线端子是一样的，而在市面上这种开关又很难买到，因为正规名牌厂家如：西门子、西蒙、TCL等都没有生产。只有一些杂牌且不好找，所以我在实际工作中都是用两位双联开关来取而代之。

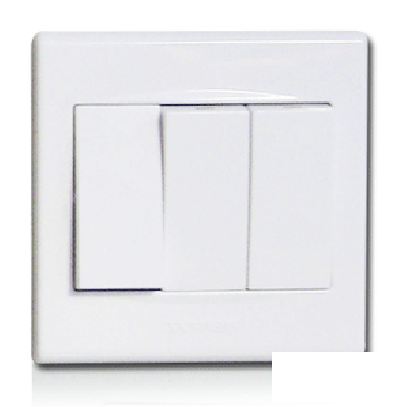

　　单、双联、三联开关简介

　　单联开关本身可以连接一路负载，双联开关可以连接两路负载，而三联开关可以连接三路负载。

　　单联开关有一对按键(1个下按键，1个上按键)，双联开关有两对按键(2个下按键，2个上按键)，三联开关有三对按键(3个下按键，3个上按键)。

　　不管是单、双联还是三联开关，其下按键控制的是自身连接的负载(如果智能开关本身不带高压驱动模块，则下按键控制对象可自定义);对于上按键，如果没有设置联动对象，则作用与下按键一样;如果设置了联动对象，则操作上按键时，可以引发该上按键所有联动对象动作(一键式快捷群控操作)。

　　上按键也可以通过设置联动对象为“两地开关”某个设备，无须改动任何线路，就可以轻而易举地实现两地开关功能。
