差分放大电路的分析

时间：2023-03-11作者：佚名

1、静态分析

静态时U_i1 =U_i2=0，由于两管对称，设U_BEQ1=U_BEQ2=U_BEQ，R_B1=R_B2=R_B，R_C1=R_C2=R_C，由基极-发射极回路列方程

(1)

(2)

则有

(3)

通常情况下，R_B阻值很小，I_BQ也很小，所以I_BQR_B可以忽略不计，发射极静态电流

(5)

2、动态分析

（1）对共模信号的抑制作用

在差动式放大电路的两个输入端加上一对大小相等极性相同的信号，即Ｕ_i1=Ｕ_i2，这种输入方式称为共模输入。共模输入信号用Ｕ_ic表示。共模输入的电路如图1所示。由于电路参数对称，Δi_B1=Δi_B2，Δi_C1=Δi_C2，因此集电极电位变化也相等，共模输入时的输出电压

Ｕ_C1=Ｕ_C2=A_uＵ_ic

(6)

Ｕ_oc=Ｕ_C1－Ｕ_C2＝０

(7)

这说明差分放大电路对共模信号有很强的抑制作用，在参数完全对称的情况下，共模输出为零。

由于电路参数的理想对称性，温度变化时管子的电流变化完全相同，故可以将温度漂移等效成共模信号，差分放大电路对共模信号有很强的抑制作用。

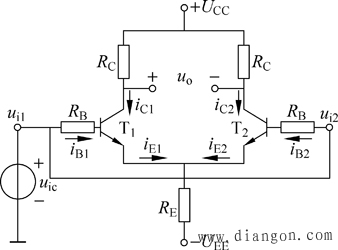

图1 输入共模信号

在图1中，R_E对共模输入信号起负反馈作用；而且，对于每边晶体管而言，发射极电阻为2R_E，阻值越大，负反馈作用越强，集电极电流变化越小，因而集电极电位的变化莫测也就越小，但R_E不宜过大，因为由式(5)可知，它受电源电压U_CC的限制。为了描述差分放大电路对共模信号的抵制能力，引入一个新的参数----共模放大倍数A_C，定义为

(8)

式(8)中，u_ic为共模输入电压；u_oc是u_ic作用下的输出电压。在电路参数理想对称的情况下，A_C=0。

（2）对差模信号的放大作用

当加在两个输入端之间的输入信号U_id被输入端对地的电阻分压，它们各分得U_id的一半，但极性相反。即

(9)

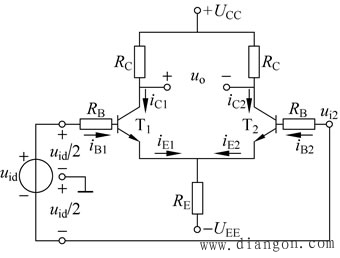

这相当于在两个输入端加上一对大小相等极性相反的信号，这样的信号称为差模信号。差模输入信号如图2（a）所示。


(a)	(b)
图2 输入差模信号

由于u_i1=-u_i2，又由于电路参数对称，T₁、T₂所产生的电流变化大小相等而变化方向相反，即Δi_B1=-Δi_B2，Δi_C1=-Δi_C2，因此集电极电位的变化也是大小相等而变化方向相反，Δu_C1=-Δu_C2，这样得到输出电压u_o=u_C1-u_C2=2Δu_C1，从而实现电压放大。同时，T₁和T₂的发射极电流的变化，同基极电流一样，也是大小相等而变化方向相反，即Δi_E1=-Δi_E2，因此流过电阻R_E的电流变化Δi_RE=-Δi_E1 ΔI_E2=0，即R_E对差模信号的无反馈作用。也就是说，R_E对差模信号相当于短路，因此大大提高了对差模信号的放大能力。

由于图2 (a)中晶体管的发射极E点电位在差模信号作用下不变，相当于接“地”，由于负载电阻的中点电位在差模信号作用下也不变，也相当于接“地”，因而R_L被分成相等的两部分，分别接在T₁管和T₂管的c和e极之间，差模信号作用下的等效电路如图2 (b)所示。

差模电压放大倍数

(10)

可见，差模电压放大倍数等于单管共射极放大电路的电压放大倍数。由图2 (b)可得

(11)

(12)

联立(10) 、(11) 和(12)三式，可求得A_ud

(13)

由此可见，虽然差动放大电路用了两只晶体管，但它的放大能力只相当于单管共射放大电路。因而差动放大电路是以牺牲一只管子的放大倍数为代价，换取抑制温度漂移的效果。

根据输入电阻的定义，根据图2 (b)所示的微变等效电路可知

(14)

根据输出电阻的定义，根据图2 (b)所示的微变等效电路可知

(15)

在理想状态下，即电路完全对称时差动式放大电路对共模信号有完全的抑制作用。实际电路中，差动式放大电路不可能做到绝对对称，这时Ｕ_oc≠0，A_uc≠0，即共模输出电压不等于零，共模电压放大倍数不等于零。为了衡量差动式电路对共模信号的抑制能力，将A_ud与A_uc之比称为共模抑制比，用K_CMR表示，即

(16)

由上式可以看出，K_CMR越大，差动式放大电路放大差模信号（有用信号）的能力越强，抑制共模信号（无用信号）的能力越强，即K_CMR越大越好。理想差动式电路的共模抑制比K_CMR→∞。后面我们将讨论如何提高共模抑制比。由式(16)可见,在保证A_ud不变的情况下，降低A_c，可以提高K_CMR。

射极电阻R_E越大，对于零点漂移和共模信号的抑制作用越显著。但R_E越大，产生的直流压降就越大。为了补偿R_E上的直流压降，使射极基本保持零电位，故增加负电源Ｕ_EE，此时，基极电流Ｉ_B可由Ｕ_EE提供。当R_E选得较大时，维持正常工作电流所需的负电源将很高，例如，若选R_E=100kΩ，则维持1mA射极电流所需的负电源Ｕ_EE竞高达200V，显然是不可取的。为了解决这个问题，可以采用恒流源电路代替射极电阻R_E，其电路如图3（ａ）所示。图中T₃管采用分压式偏置电路，无论T₁、T₂管有无信号输入，I_B3恒定，I_C3恒定，所以T₃管称为恒流管。其简化电路如图3（b）所示。
