普通交流发电机的工作原理

1、基本工作原理：通电导体在磁场中切割磁力线，产生感应电动势。

2、三相交变电动势：

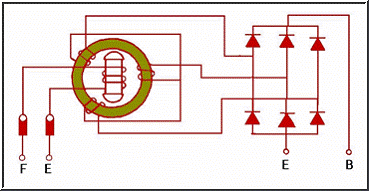

3、三相交流发电机的工作原理图，如图1所示。 当通电的转子被发动机驱动时，产生了旋转磁场，并与定子绕组之间产生相对运动，使定子绕组切割磁力线，因而在定子绕组中产生三相变的感应电动势。由于转子磁极呈鸟嘴形，其磁场的分布近似正弦分布，所以三相电动势也近似正弦波形。

图1 交流发电机析工作原理

4、交流发电机的磁路，如图2所示。

图2 交流发电机的磁路

5、交流发电机的整流原理，如图3所示。

图3 三相交流发电机的整流过程

6、中性点电压：从发电机三相绕组的中性点引出来的电压，称为中性点电压，其接线柱标记为“N” 交流发电机的中性点电压为发电机输出电压的一半，常用于控制各种继电器。

图4 中性点电压

7、交流发电机的励磁方式

他励：当交流发电机的输出电压低于蓄电池电压时，励磁电路由蓄电池提供，称为他励；

自励：当交流发电机的输出电压高于蓄电池电压时，励磁电路由发电机提供，称为自励

8、交流发电机的搭铁方式

内搭铁：交流发电机的励磁绕组在发电机的内部搭铁。

外搭铁：交流发电机的励磁绕组在发电机的外部搭铁。
