继电器驱动电路中二极管保护电路及故障处理

继电器内部具有线圈的结构，所以它在断电时会产生电压很大的反向电动势，会击穿继电器的驱动三极管，为此要在继电器驱动电路中设置二极管保护电路，以保护继电器驱动管。

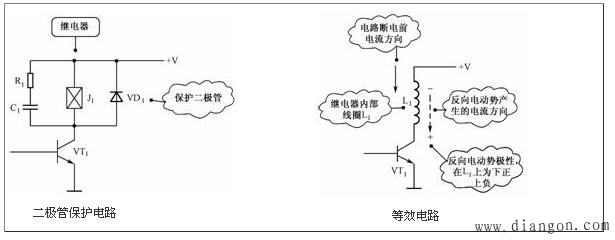

如图1所示是继电器驱动电路中的二极管保护电路，电路中的J1是继电器，VD1是驱动管VT1的保护二极管，R1和C1构成继电器内部开关触点的消火花电路。

1.电路工作原理分析

继电器内部有一组线圈，如图1所示是等效电路，在继电器断电前，流过继电器线圈L1的电流方向为从上而下，在断电后线圈产生反向电动势阻碍这一电流变化，即产生一个从上而下流过的电流，见图中虚线所示。根据前面介绍的线圈两端反向电动势判别方法可知，反向电动势在线圈L1上的极性为下正上负，见图中所示。如下表所示是这一电路中保护二极管工作原理说明。

2.故障检测方法和电路故障分析

对于这一电路中的保护二极管不能采用测量二极管两端直流电压降的方法来判断检测故障，也不能采用在路测量二极管正向和反向电阻的方法，因为这一二极管两端并联着继电器线圈，这一线圈的直流电阻很小，所以无法通过测量电压降的方法来判断二极管质量。应该采用代替检查的方法。

当保护二极管开路时，对继电器电路工作状态没有大的影响，但是没有了保护作用而很有可能会击穿驱动管;当保护二极管短路时，相当于将继电器线圈短接，这时继电器线圈中没有电流流过，继电器不能动作。
