放大电路动态参数的分析

放大电路动态参数有源电压放大倍数A_US、电压放大倍数A_U、输入阻抗R_i、输出阻抗R_o等。利用微变等效电路的方法来求解动态参数时，首先要画出交流通路，然后画出微变等效电路图。以图1(a)为例。分别画出它的交流通路如图1(b)，然后将晶体管用微变等效电路代替，1(c)所示。一般情况下，输入信号为正弦量，因此微变等效电路中的各电量均用相量表示。

图1(a) 单电源供电的基本共射放大电图	1(b) 交流通道

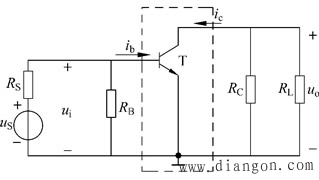

1(c) 微变等效电路

利用图1(c)所示电路，可以直接计算放大电路的动态参数。如放大倍数、输入阻抗、输出阻抗等。

1、放大倍数

放大倍数是描述一个放大电路放大能力的指标。电压放大倍数定义为输出电压与输入电压的相量之比，即

(1)

由图1(c)可知，

(2)

(3)

则电压放大倍数AU为

(4)

式中负号表示输出电压与输入电压反向。可见放大倍数与负载有关。电源电压放大倍数定义为输出电压与电源电压的相量之比，即

(5)

由于信号源内阻R_S的存在，放大电路的输入电压u_i是信号源电压u_S在输入电阻R_i上的分压值，即

(6)

所以源电压放大倍数A_US为

(7)

显然，考虑信号源内阻时，电压放大倍数将下降。

图1(c)所示的微等效电路的电源电压放大倍数为

(8)

2、输入阻抗

如图2(a)所示，对于信号源而言，放大电路相当于它的负载。其等效的负载电阻称为放大电路的输入电阻R_i。定义为

(9)

如图2(a)所示电路，由

(10)

可得

(11)

通常R_B为几十千欧至几百千欧，R_B>>r_be，R_i≈r_be。

为了减小信号的损失，一般要求放大电路的输入电阻越大越好。

在u_S和R_S一定的情况下，R_i越大，则放大电路从信号源索取的电流越小，且输入电压u_i越接近信号源电压U_S。因此，为减小信号损失，一般要求放大电路的输入电阻大一些好。

3、输出电阻

对于负载而言，放大电路相当于信号源，可以将它进行戴维南等效，戴维南等效电路的内阻就是输出电阻。输出电阻RO的求取有两种方法：

第一种方法为分析法。将输入信号短路，即令us=0,但保留信号源内阻。在输出端将负载开路(RL=∞),从输出端加交流电压Uo，它在输出端产生电流Io，由此可知，输出电阻为

(12)

对于图2-2-4(b)所示电路，由于，输出回路相当于电流源开路，可求得输出电阻为

第二种方法是实验法。这种方法是在输入端加上一个固定的交流电压u_i先测量输出端负载开路时的电压u_o。再接入负载电阻R_L，测输出电压则有

(14)

变换式(14)可得

(15)

由式(15)可见，为了使输出电压稳压提高带负载能力，即输出电压不随负载变化，需要R_L>>R_o。需要想办法减小输出电阻。

总结，射极输出器的三个主要特点是：输出电压与输入电压近似相同、输入电阻大、输出电阻小。
