电磁式接触器的结构与原理

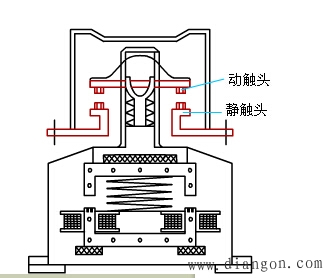

交流接触器由以下4部分组成。
(1) 电磁机构。电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力，带动触头动作。
(2) 触头系统。包括主触头和辅助触头。主触头用于接通或断开主电路，通常为 3 对常开触头。辅助触头用于控制电路，起控制其他元件接通或分断及电气联锁作用，故又称联锁触头，一般有多对常开、常闭触头。
(3) 灭弧装置。容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触头灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用窄缝灭弧及栅片灭弧。

(4) 其他辅助部件。包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构、支架及外壳等。
电磁式接触器的工作原理

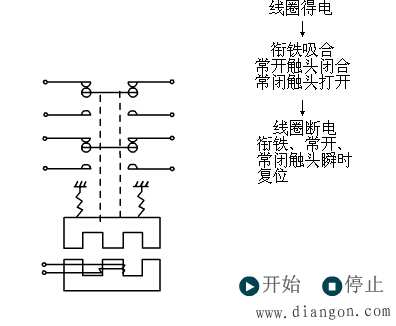

当线圈得电后，在铁心中产生磁通及电磁吸力，衔铁在电磁吸力的作用下吸向铁心，同时带动动触头移动，使常闭触头打开，常开触头闭合。当线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触头机构复位，断开电路或解除互锁。
