差动放大电路的信号以及输入/输出方式

1.差动放大电路的输入和输出方式
1）差动放大电路可以有两个输入端：同相输入端和反相输入端。根据规定的正方向，在某输入端加上一定极性的信号，如果输出信号的极性与其相同，则该输入端称为同相输入端。反之，如果输出信号的极性与其相反，则该输入端称为反相输入端。
2）信号的输入方式：若信号同时加到同相输入端和反相输入端，称为双端输入；若信号仅从一个输入端加入，称为单端输入。
3）信号的输出方式：差动放大电路可以有两个输出端：集电极C1和C2。从C1和C2输出称为双端输出；仅从集电极C1或C2对地输出称为单端输出。
按照信号的输入、输出方式，或输入端与输出端接地情况的不同，差动放大电路有四种接法：双端输入/双端输出；双端输入/单端输出；单端输入/双端输出；单端输入/单端输出；
2.差模信号和共模信号
1）差模信号：幅度相等、极性相反的一对输入信号。通常为有用信号。
2）共模信号：幅度相等、极性相同的一对输入信号。通常为温漂和干扰信号。

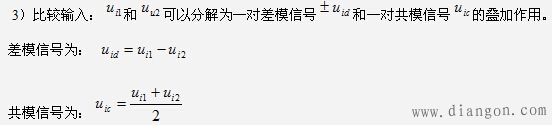

注意：差动放大电路通常只对差模信号有放大作用，而对共模信号有抑制作用。所以，对差动放大电路进行动态计算时，通常将输入信号等效为一对差模信号和一对共模信号共同作用，用叠加原理计算电路总的输出量。
