数控机床滚珠丝杠螺母副的预紧方法

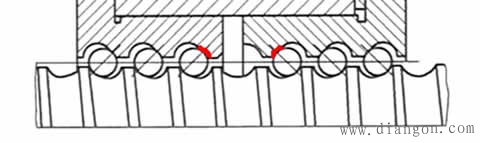

通过预紧的方式消除轴向间隙。轴向间隙通常指丝杠和螺母无相对转动时，丝杠和螺母之间的最大轴向窜动、结构本身的游隙、弹性变形所造成的窜动等。

常用的双螺母消除轴向间隙的结构形：

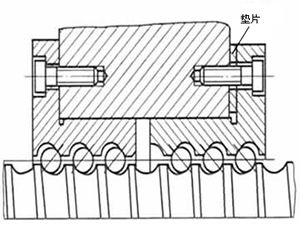

（1）垫片预紧方式

调整垫片厚度，使螺母产生轴向位移，该形式结构简单，调整方便，应用广，但仅适用于一般精度机构。

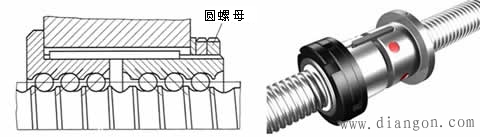

（2）螺纹预紧方式

通过圆螺母调整，消除间隙并产生预紧力，再用锁紧螺母锁紧，结构紧凑，调整方便。但调整精度较差，且易于松动。

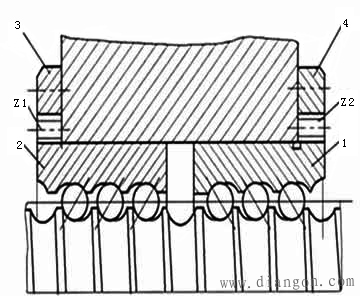

（3）齿差预紧方式

两螺母的凸缘上制有圆柱外齿，齿数相差1，分别与内齿轮啮合，调整时先取下内齿轮，使两螺母产生相对位移（即在同方向转过相同齿），然后将内齿轮复位固定，达到消除间隙的目的。

轴向位移量

若Z1=99，Z2=100，t=10mm，则D=1μm。
