低压断路器图片_低压断路器图片内部结构_无熔丝开关/无熔丝断路器

无熔丝开关（no fuse breaker，简称NFB），是利用热量或者是电磁的方式，来驱动内部的双金属片，使其弯曲，达到切断电路的目的。

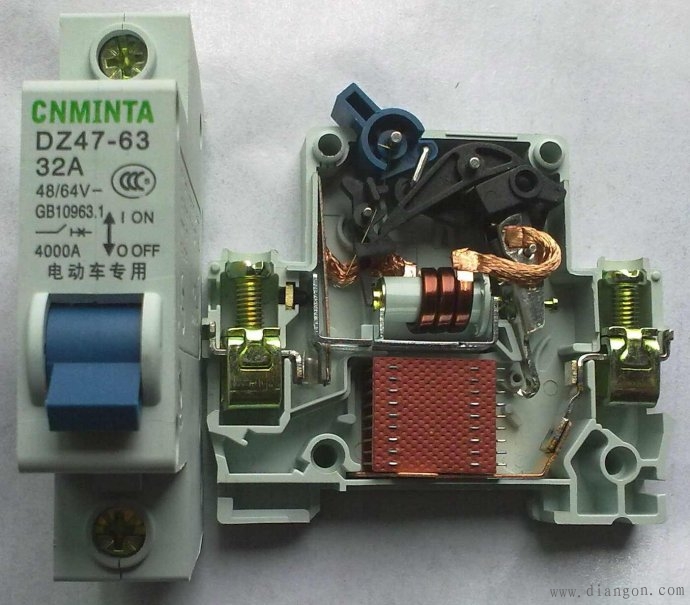

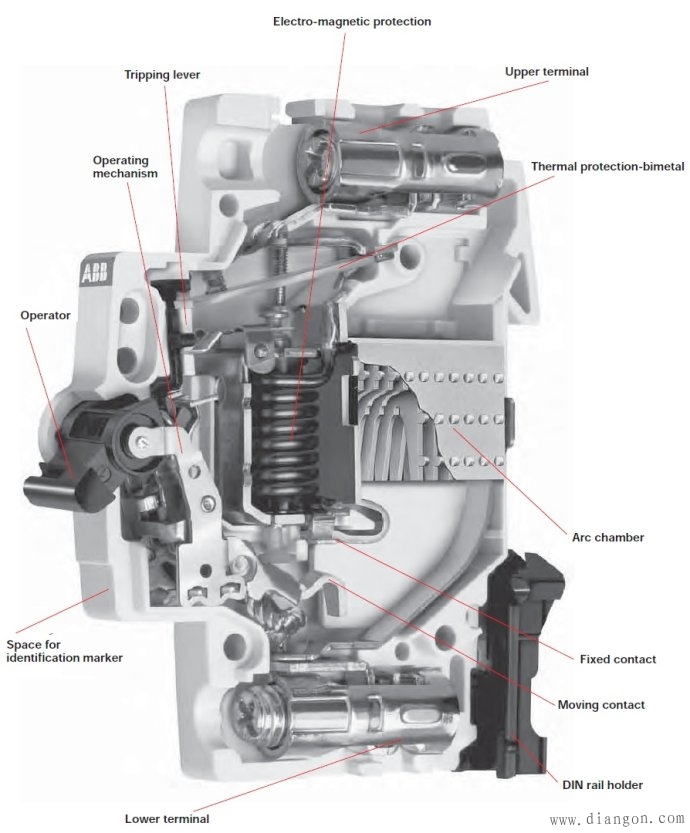

断路器内部构造示意图
⒈把手、⒉线螺管机械机构、⒊接触装置（当接触时，允许电流通过，并且在当移开时，能断脱电流）、⒋接点（连接负载）、⒌双金属片、⒍调整螺丝（允许制造商，能准确的调整触发电流大小的装置，并且装配出厂）、⒎电磁螺线管、⒏消弧装置

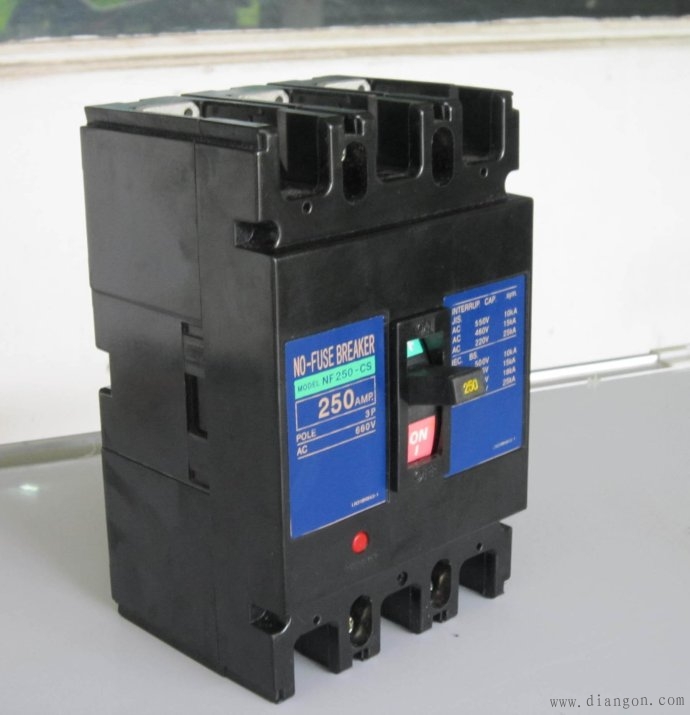

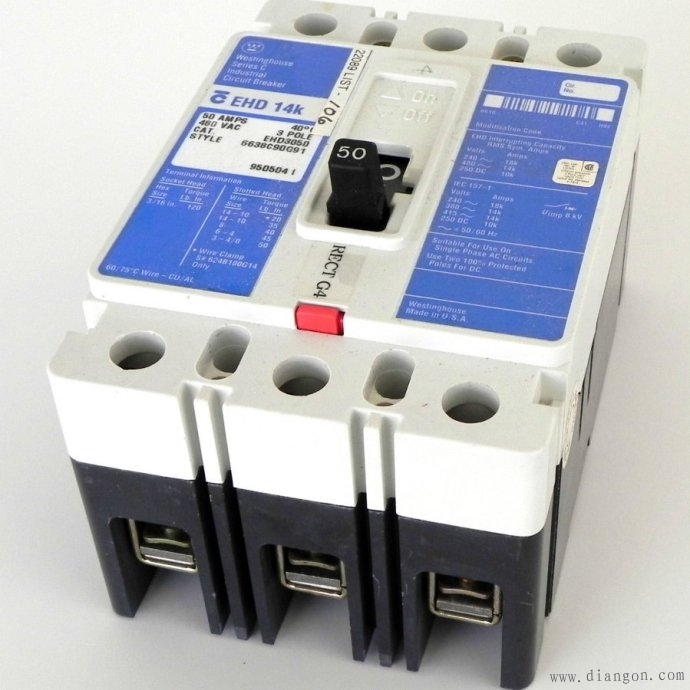

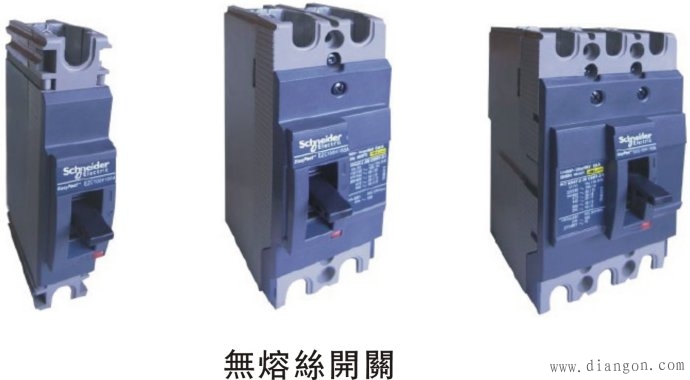

无熔丝开关，为一种低压过电流保护之断路器，在美国称为molded-case circuit breaker —— 塑壳断路器,简称MCB，而在日本，则称为No-Fuse Breaker —— 无熔丝开关，简称NFB。
断路器（circuit breaker），按其使用范围，分为：高压断路器和低压断路器。
在过去，低压断路器，曾经叫自动空气开关，又称自动开关,俗称“空气开关”。
一般情况下，每个断路器上，都会标示一些数据 ——
1、极数：有单相二极和三相三极两种，以P表示，如，二极为2P，三极为3P；

2、额定电流(rated current，以AT表示):能可承载并使机构跳脱的电流容量；
3、框架容量(frame current，以AF表示)：此开关的框架容量,表示本开关能承受的电流；
4、额定启断容量(Interrupt Current) :以kA表示，表示当发生故障，可安全地切断短路电流容量，且不伤及本体的瞬间最大承受电流容量。
低压小型断路器MCB（Miniature Circuit Breaker），www.gdzrlj.com是住宅内部常见的一种电路开关设备，它的主要任务是在电力线路上，做正常的启闭动作，以及当线路发生故障时，将发生故障的大电流部分与系统切断分离。

断路器基本上，是由两个金属电极组件所组成，一极可动，另一极固定。
断路器在设计与制造上，必须具有足够的消弧能力。
在正常的线路电流情况下，断路器要能做到正常的启断动作，当电力线路发生故障，产生巨大的故障电流时，断路器也应该能够安全而正确的启断。
低压小型断路器开关，又可以分为：
普通的低压小型断路器开关MCB和带漏电保护功能的漏电断路器ELCB / LCB / LEB。
特别注意：
无熔丝（没有保险丝）开关，上方为：电源侧，下方为：负载侧，不能对调使用。
国内市场上，常见的名牌低压小型断路器产品主要有：德国西门子（SIEMENS）、法国施耐德（Schneider）、正泰（CHINT）、德力西（Delixi）、天正（Tengen），等等。

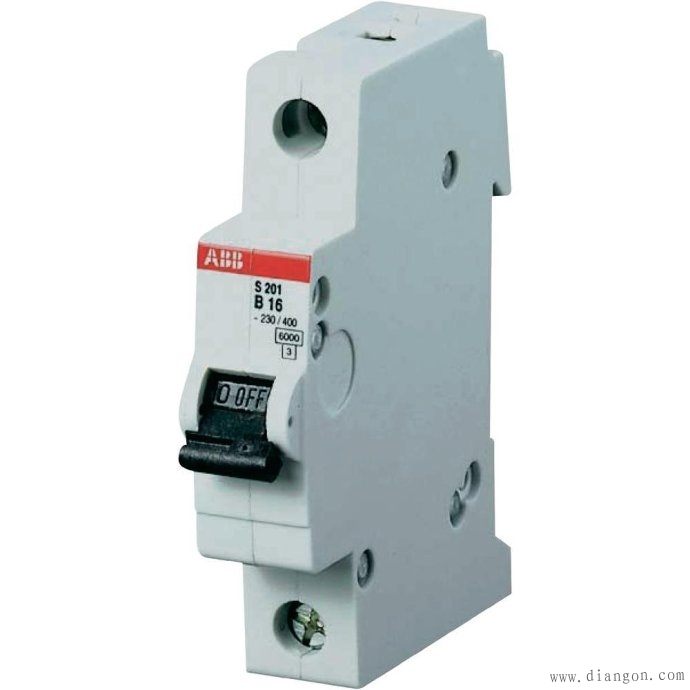

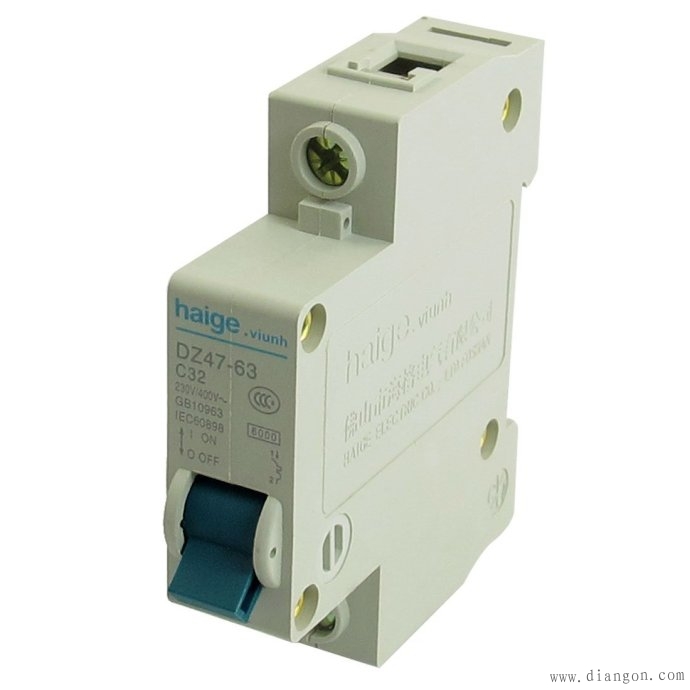

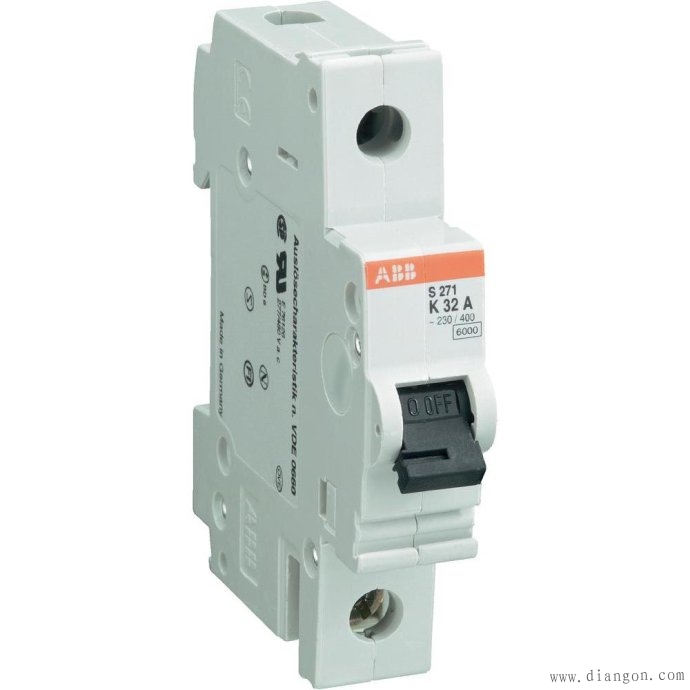

微型单极（1 P）断路器一例

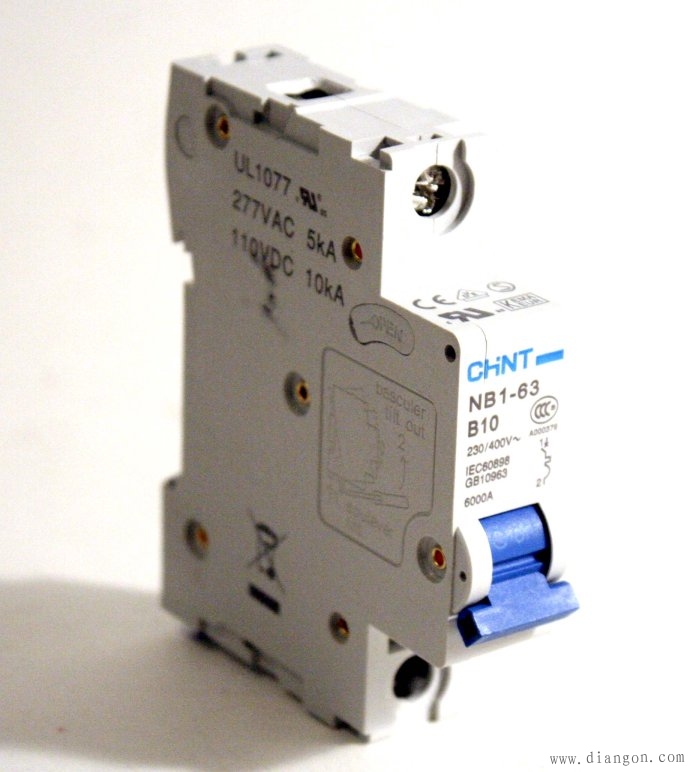

微型单极（1 P）断路器一例
微型单极（1 P）断路器一例

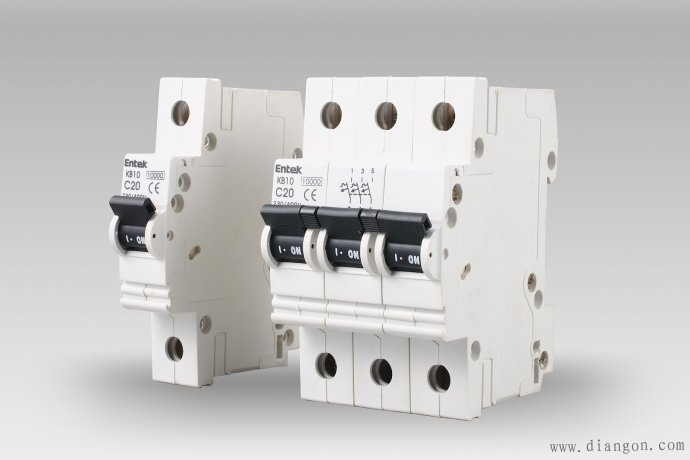

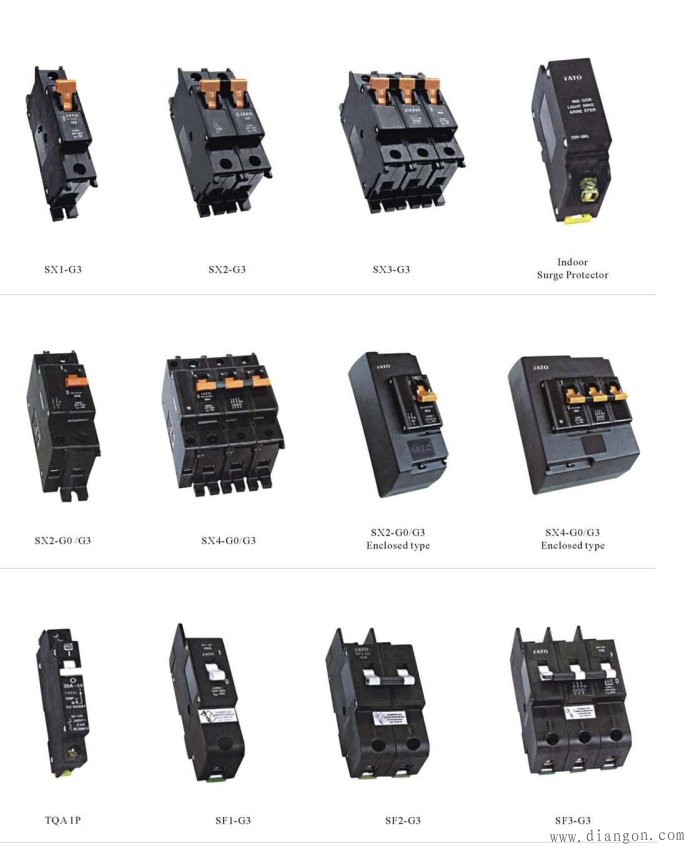

微型单极（1 P）、三极（3 P）断路器一例

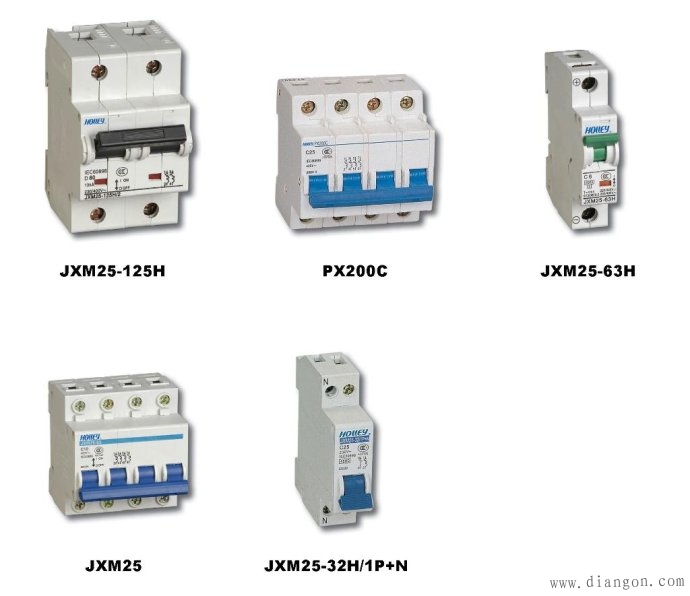

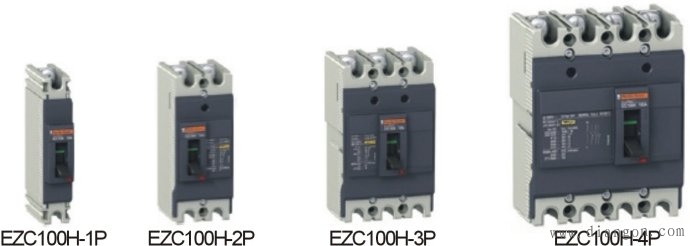

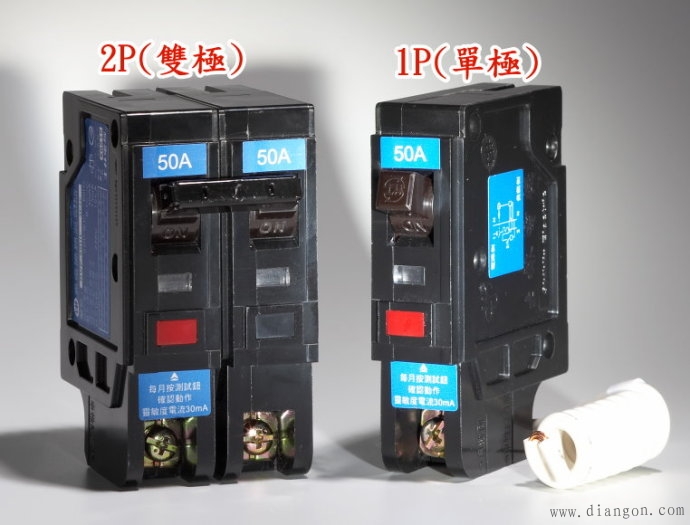

微型单极（1 P）、两极（2 P）、四极（4 P）断路器一例

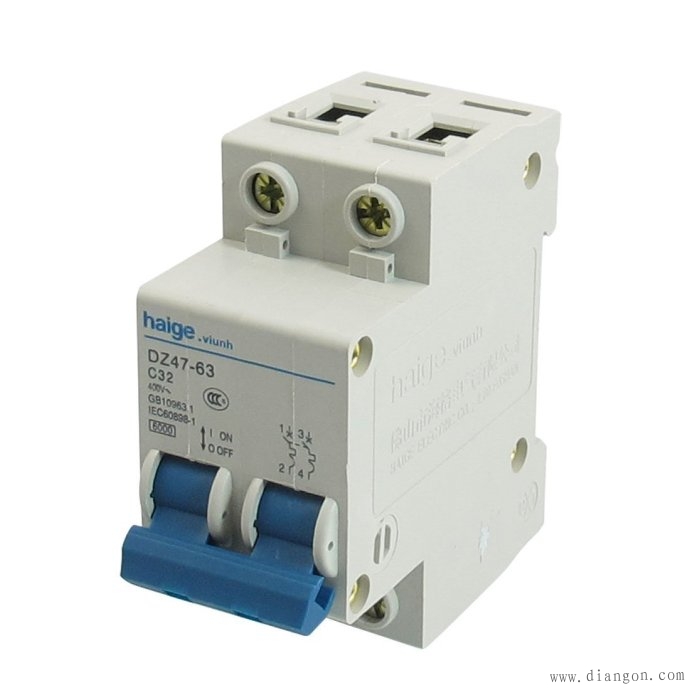

微型两极（2 P）断路器一例

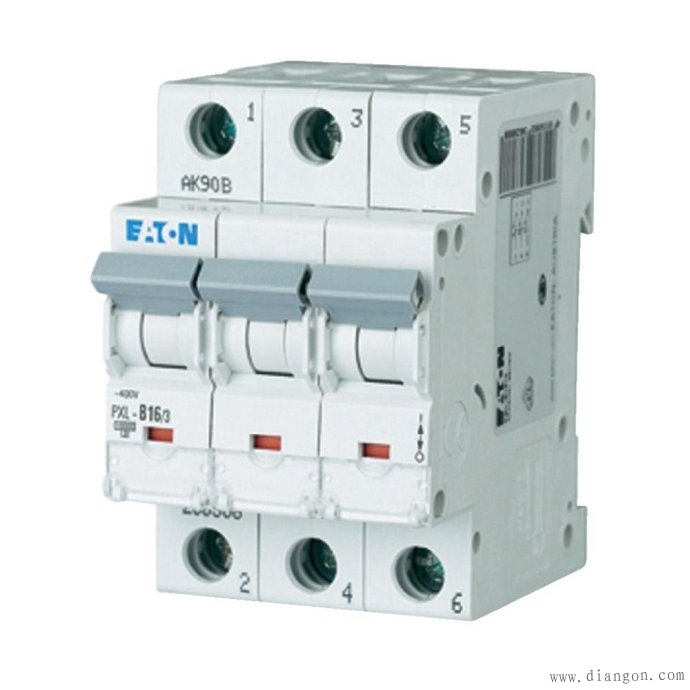

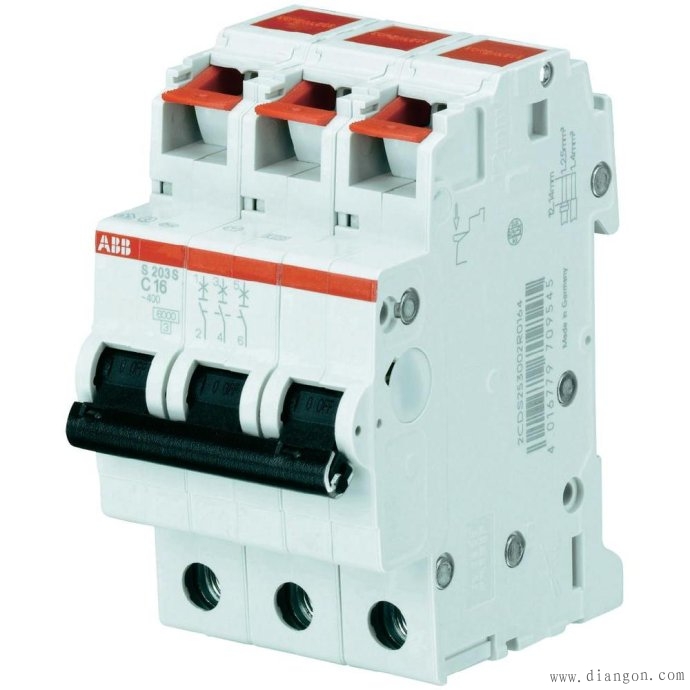

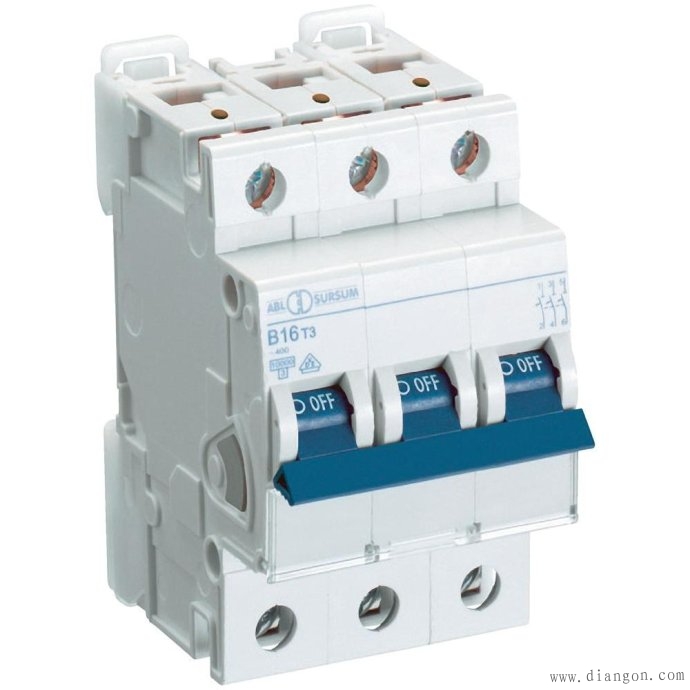

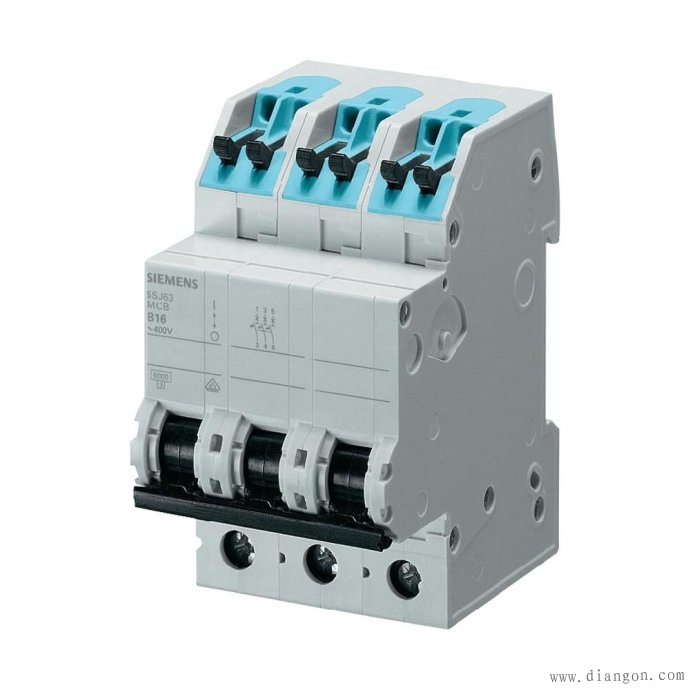

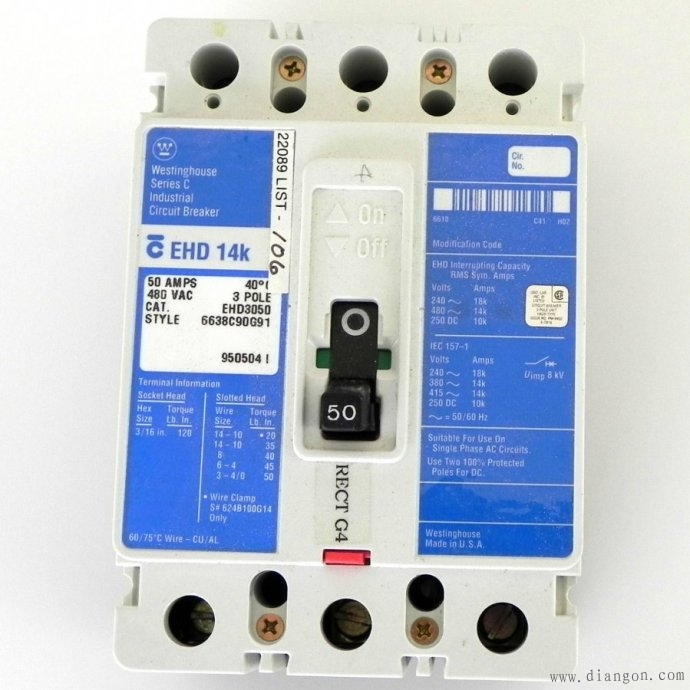

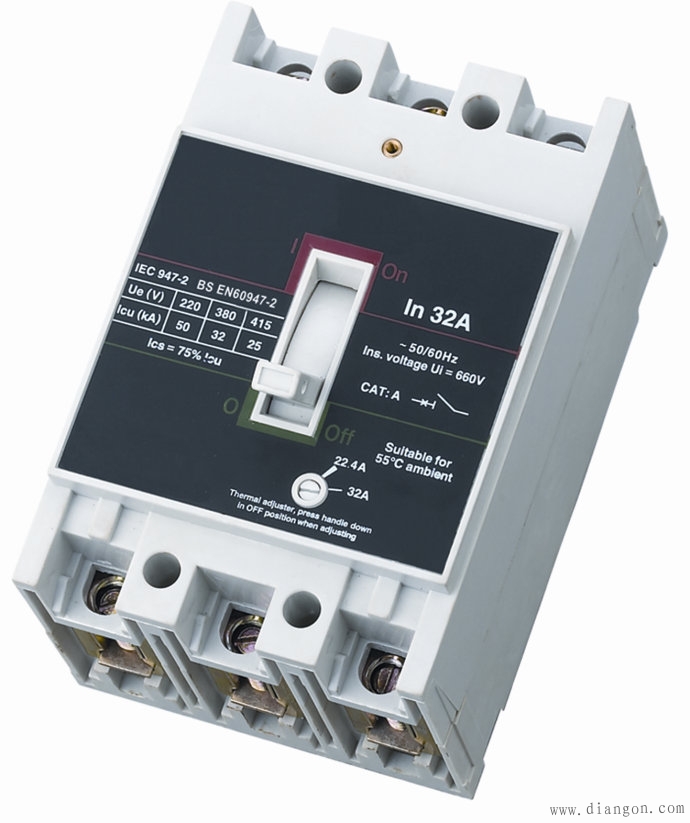

微型三极（3 P）断路器一例

微型单极（1 P）、极（3 P）断路器一例

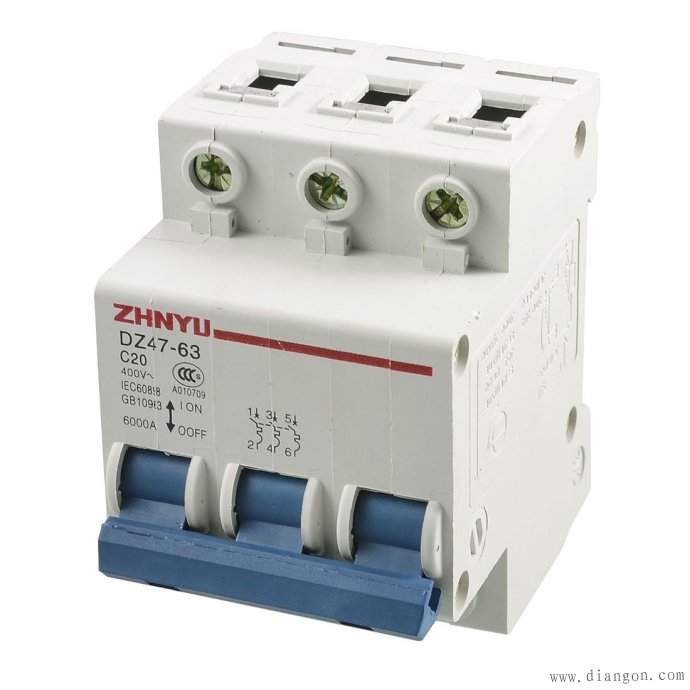

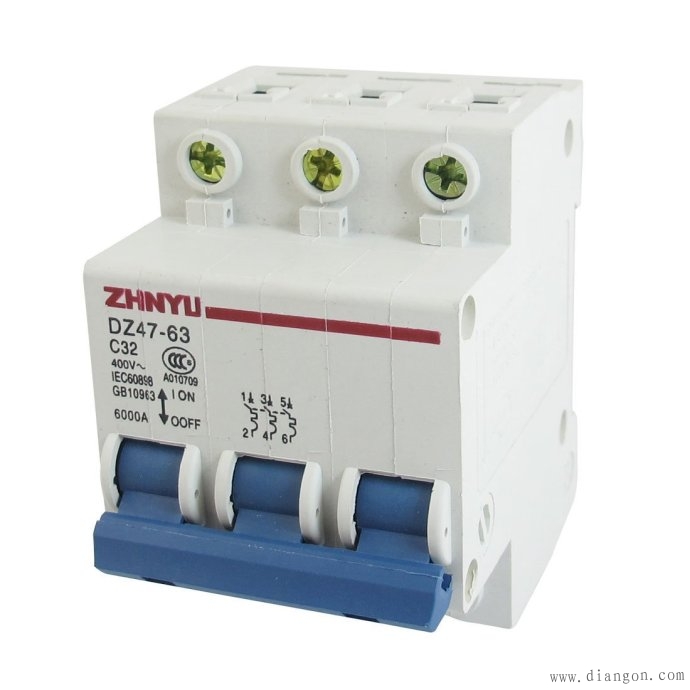

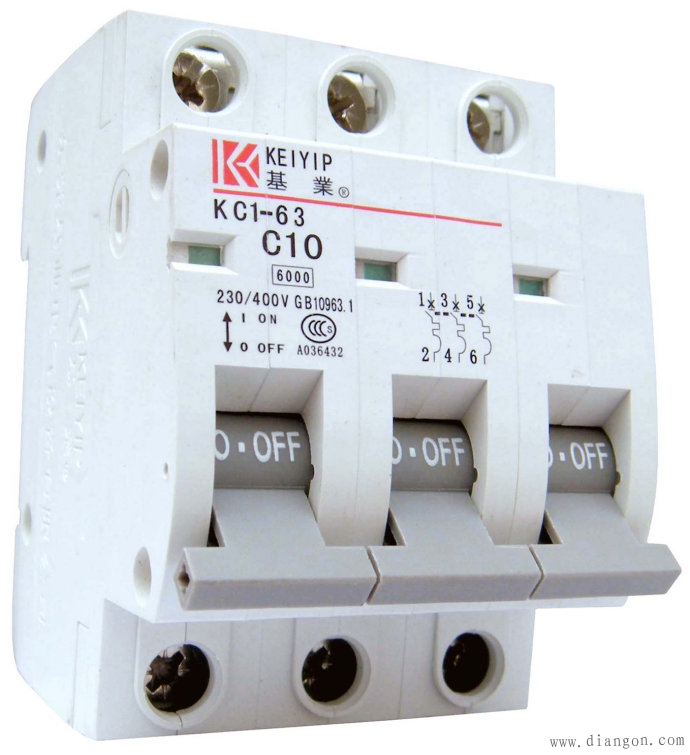

微型三极（3 P）断路器一例

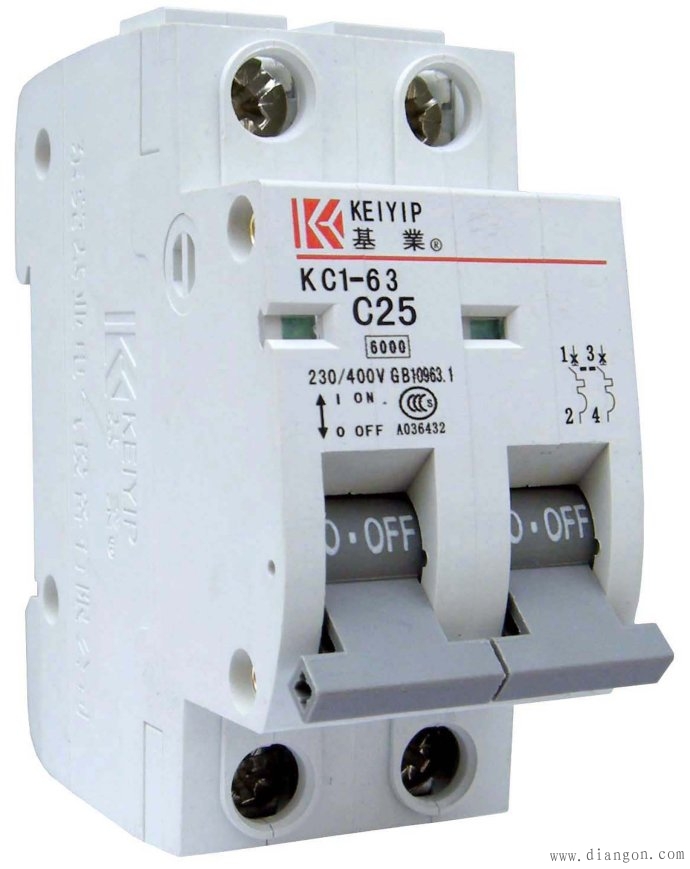

微型两极（2 P）断路器一例

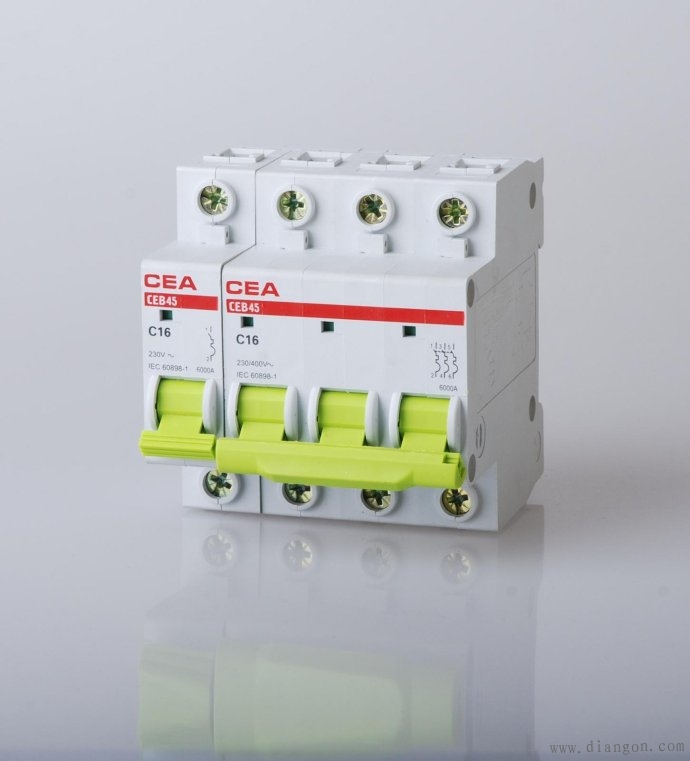

微型单极（1 P）、三极（3 P）断路器一例
