家庭内部供电线路主干线路与分支线路图解

时间：2023-03-11作者：佚名

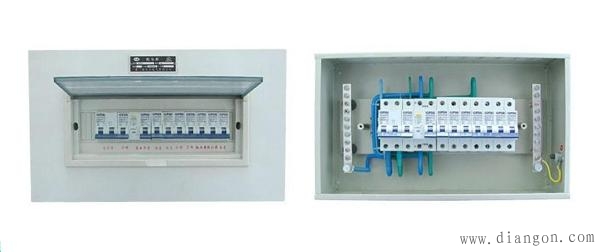

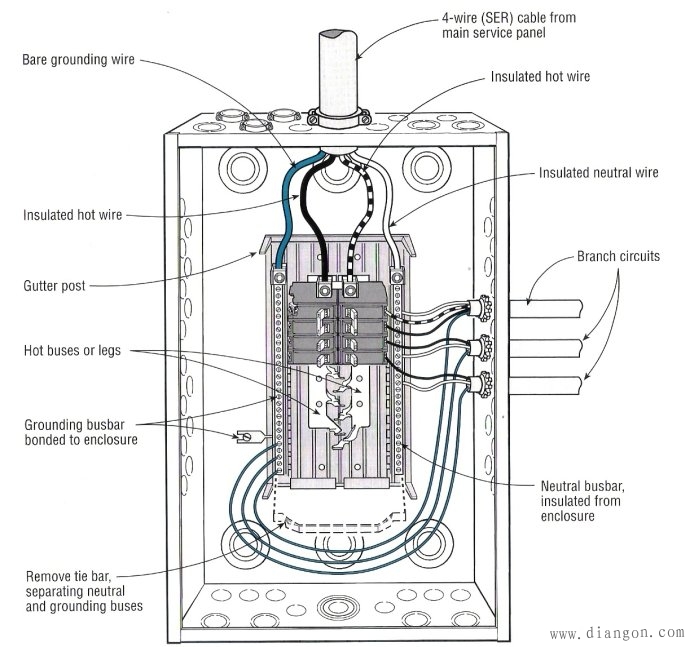

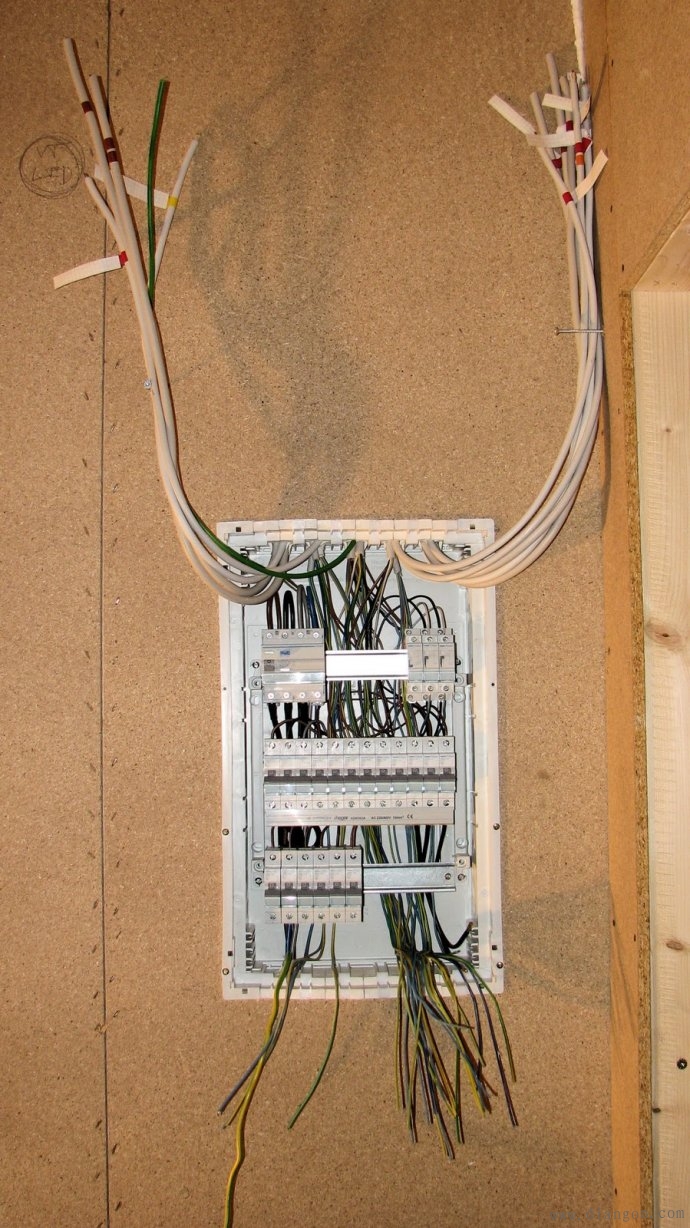

分电盘 / 配电盘 / 配电箱 / 配电盒

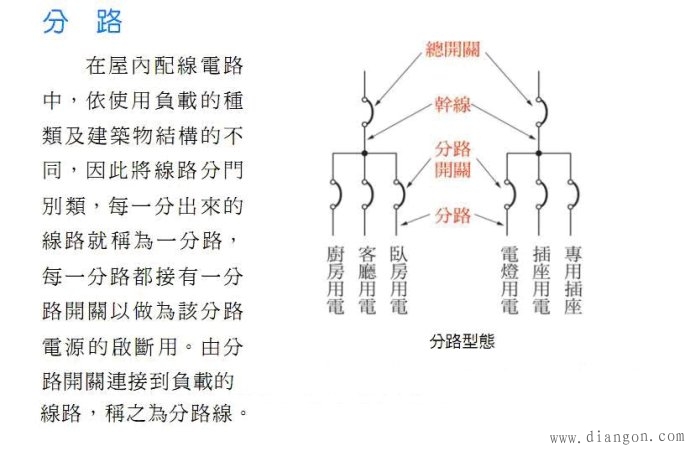

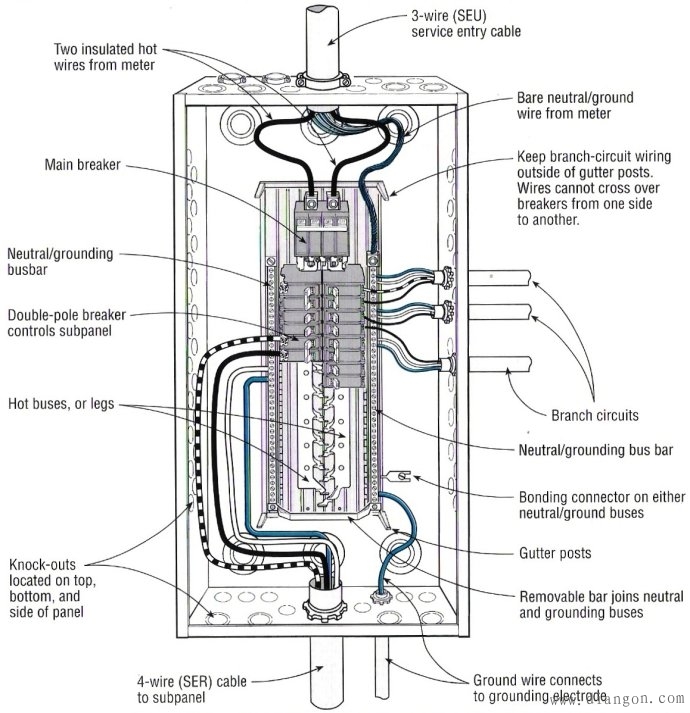

台湾某种总开关、干线、分开关、分路支线关系示意图

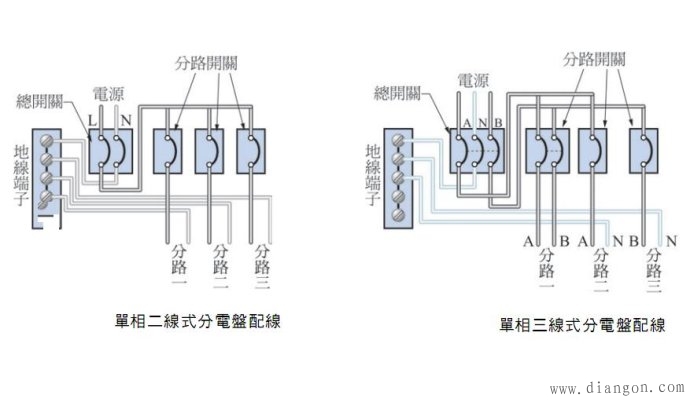

台湾某种单相二线制、单相三线制配电盘示意图

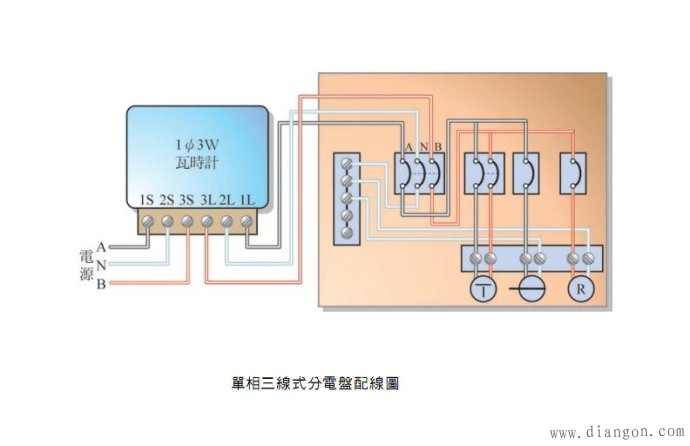

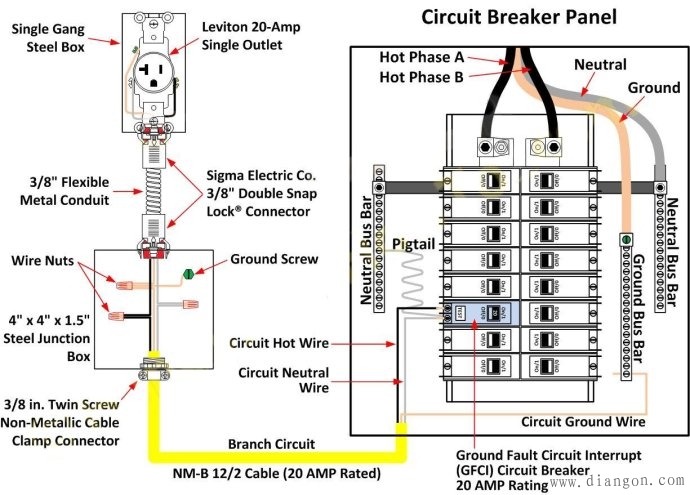

台湾某种单相三线制配电盘与电表（瓦时计）的连接关系示意图

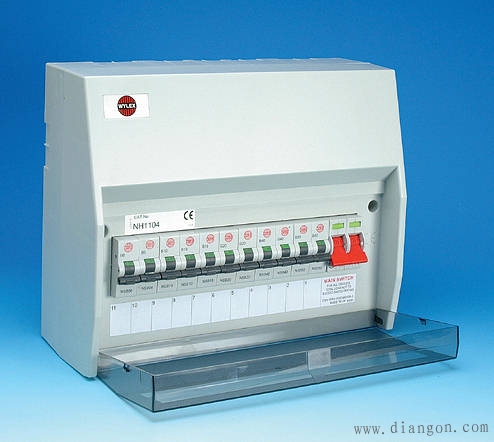

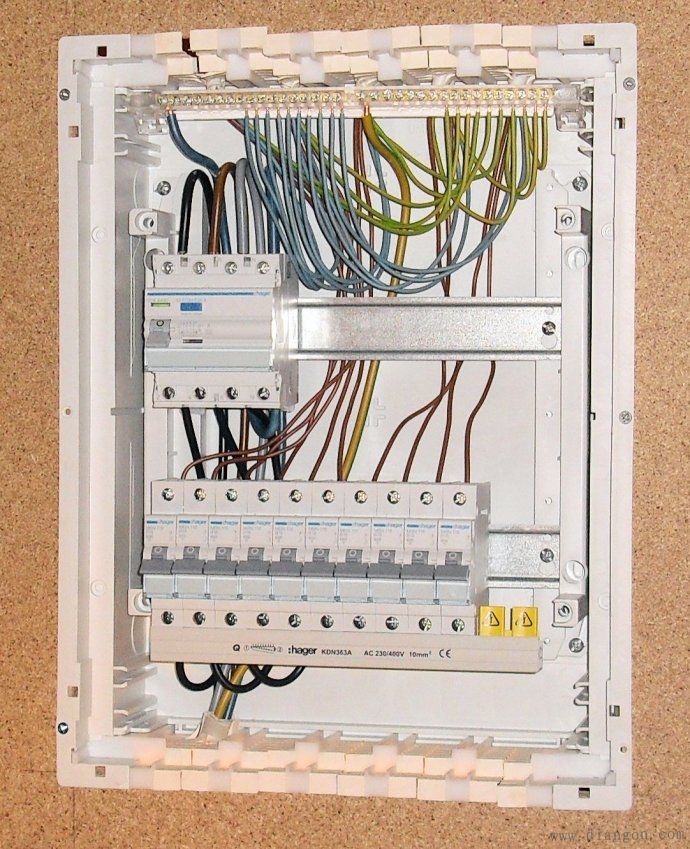

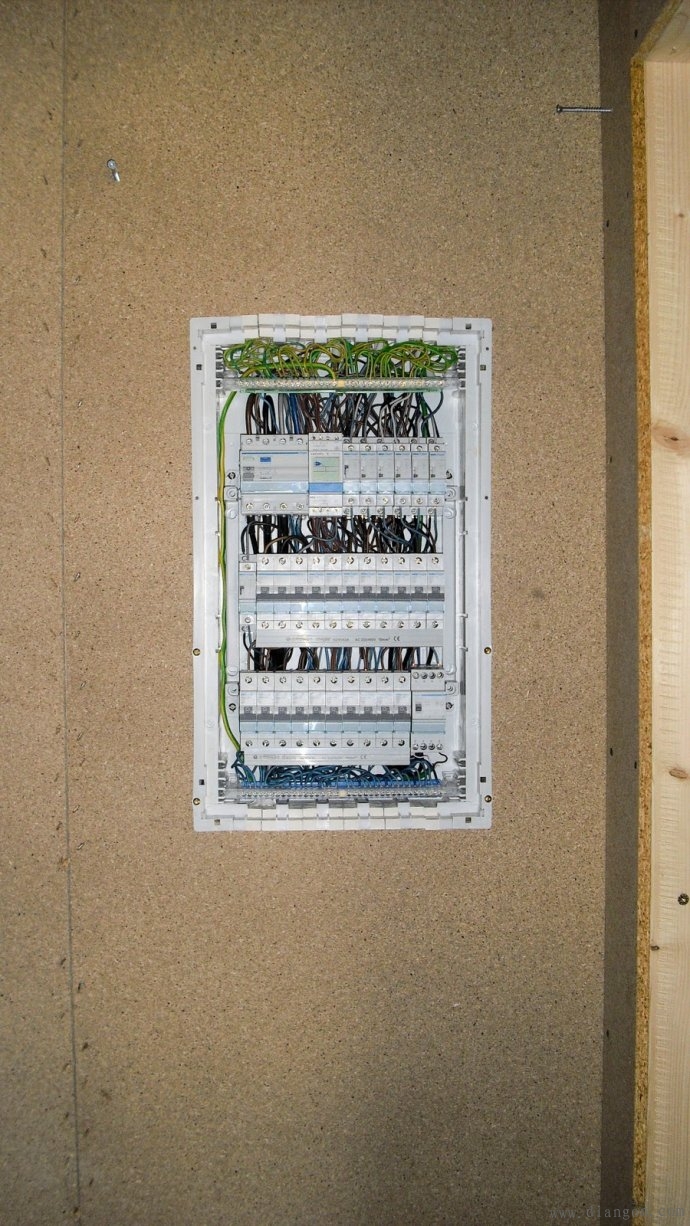

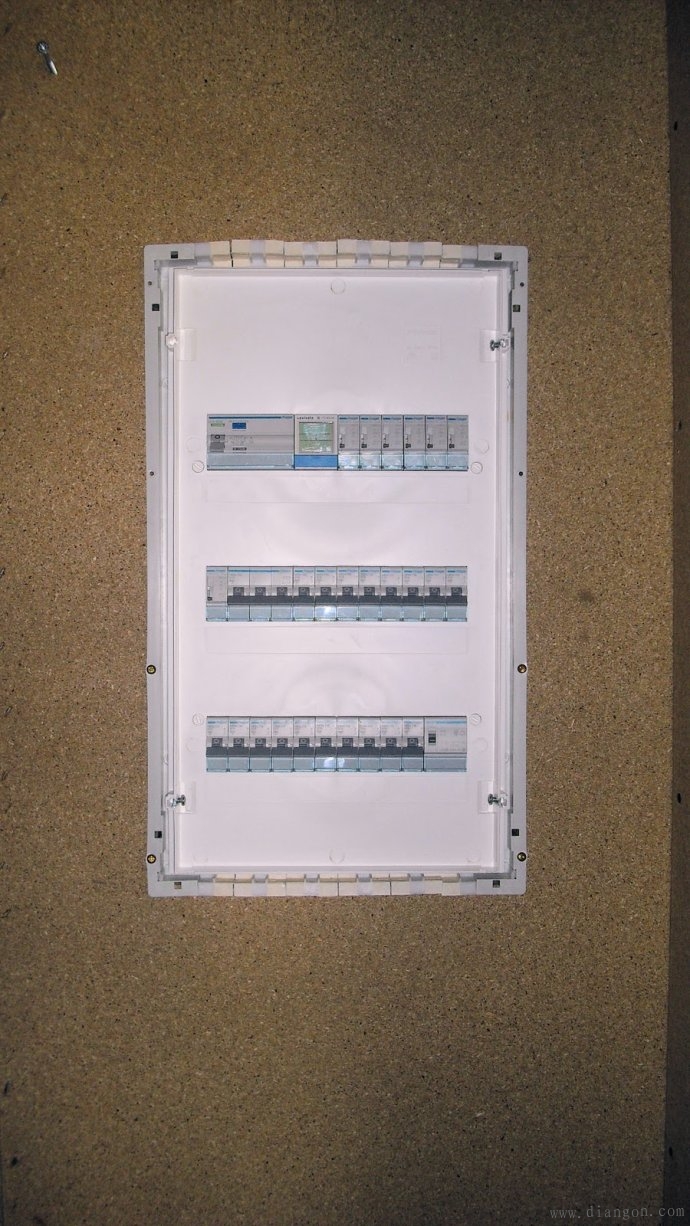

国外某款小型断路器配电箱外观示意图

红色的开关，为总开关，剩余颜色的开关为各分支路的开关。

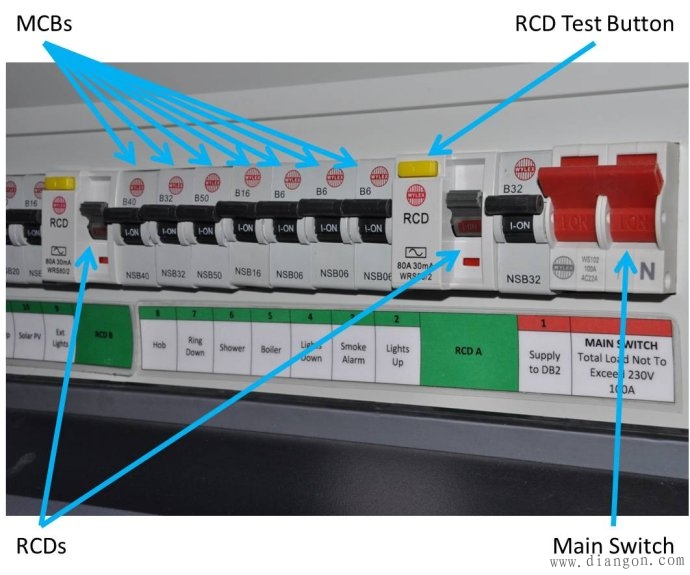

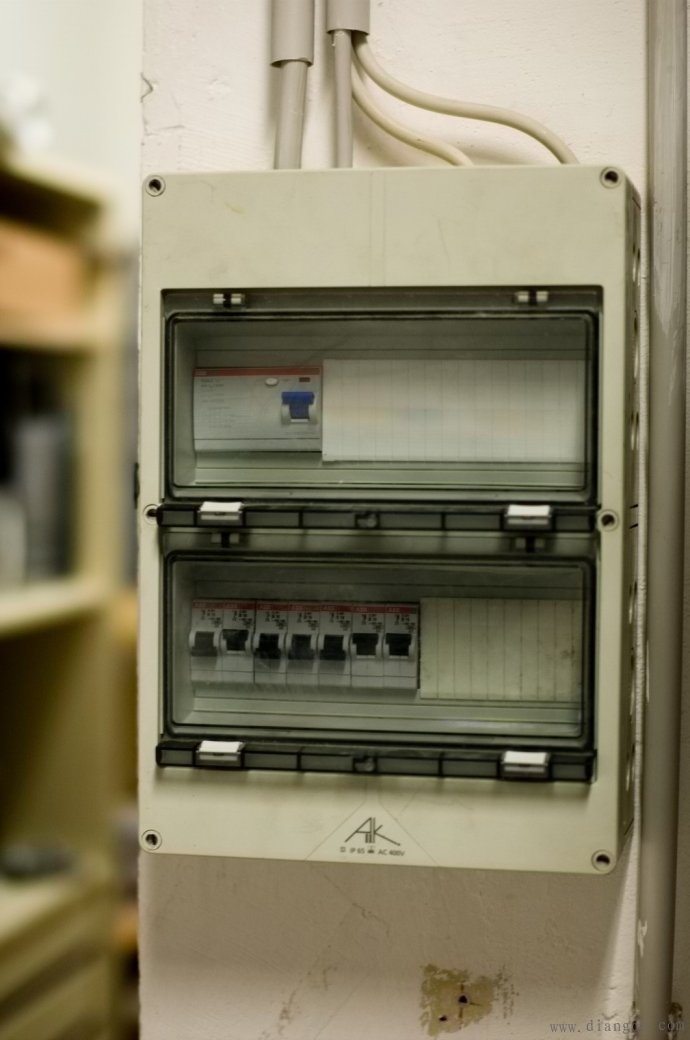

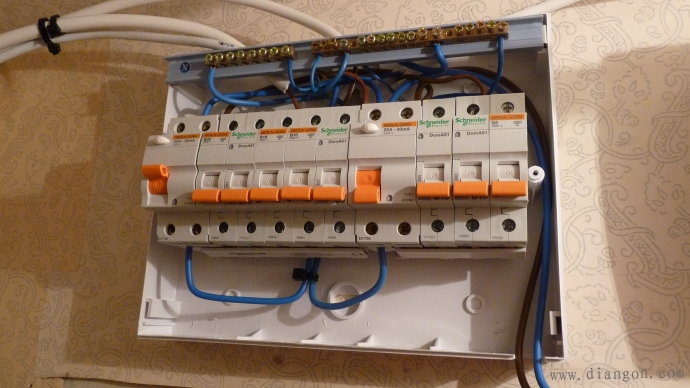

国外某款小型断路器配电箱外观局部特写
MCBs —— Miniature circuit breakers —— 微型断路器
RCD Test Button ——漏电断路器测试按钮
RCDs —— Residual current devices —— 漏电断路器 / 剩余电流保护器
Main Switch —— 总开关, Total Load Not To Exceed 230V 100A —— 总负荷不超过230V 100A。
RCD A —— 漏电断路器A
RCD B —— 漏电断路器B
说明 ——
该图示的配电箱中，最右边位置，安装有一个总电源开关 ——总断路器（2P-两极），然后下接两个大分支漏电开关 —— 大分支漏电断路器，最低层，再分别接各个功能区域的小分支电源开关 —— 小分支断路器。

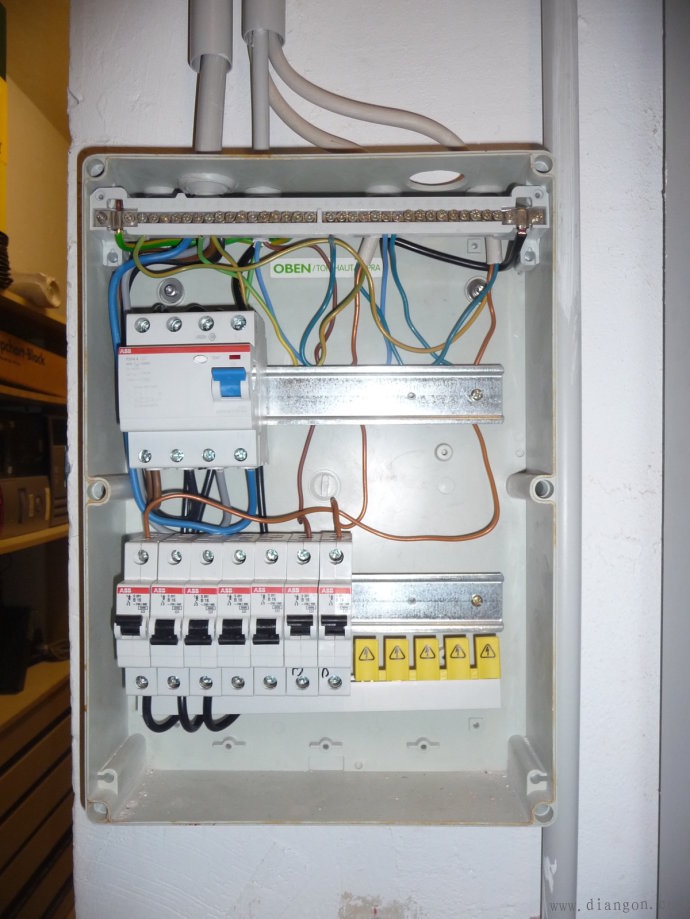

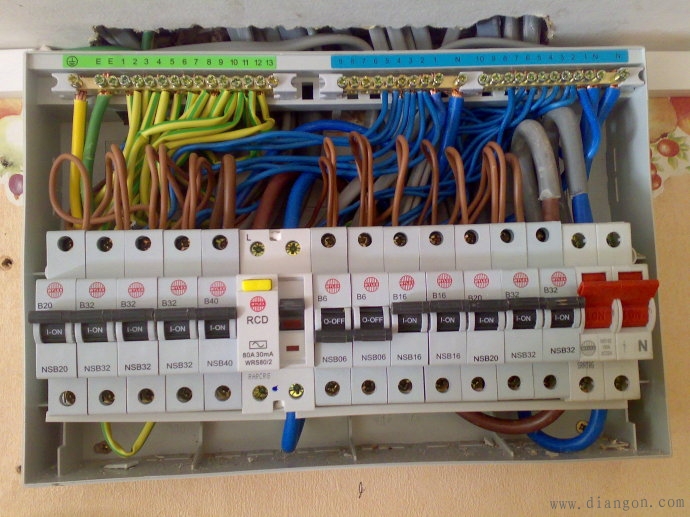

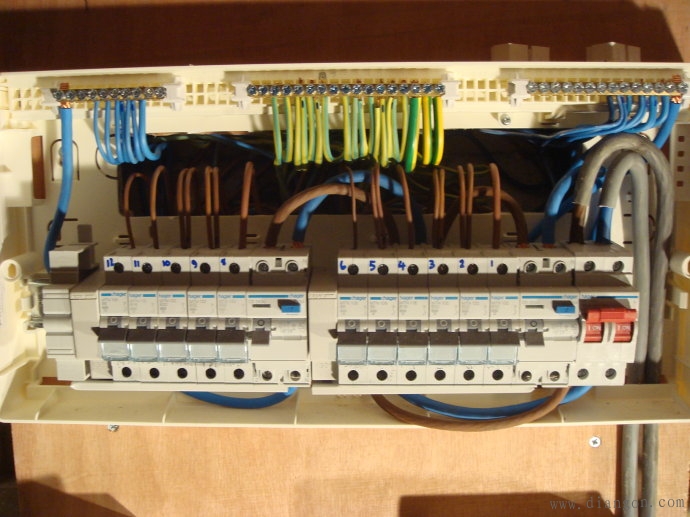

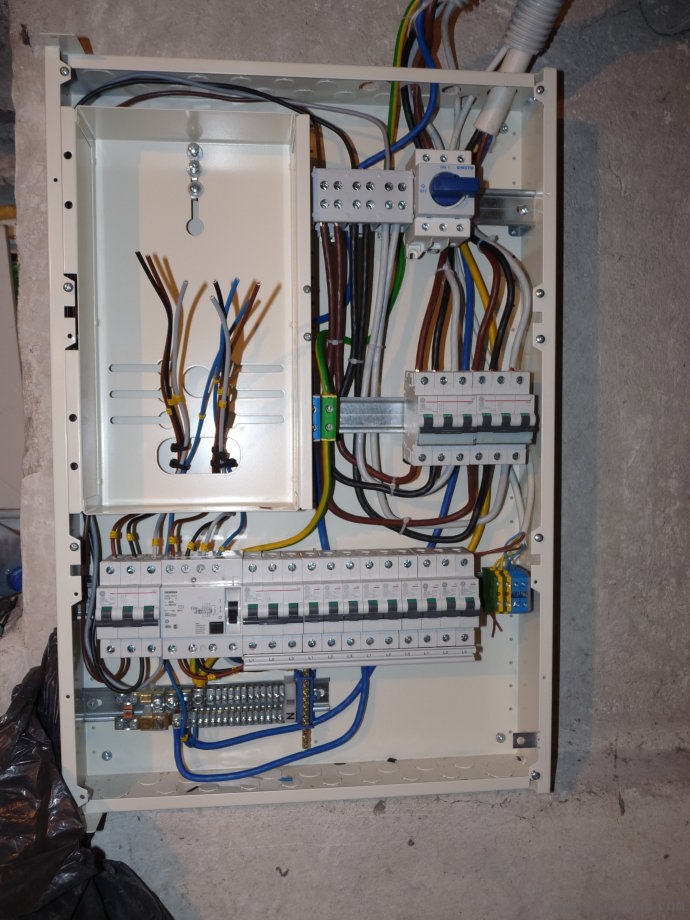

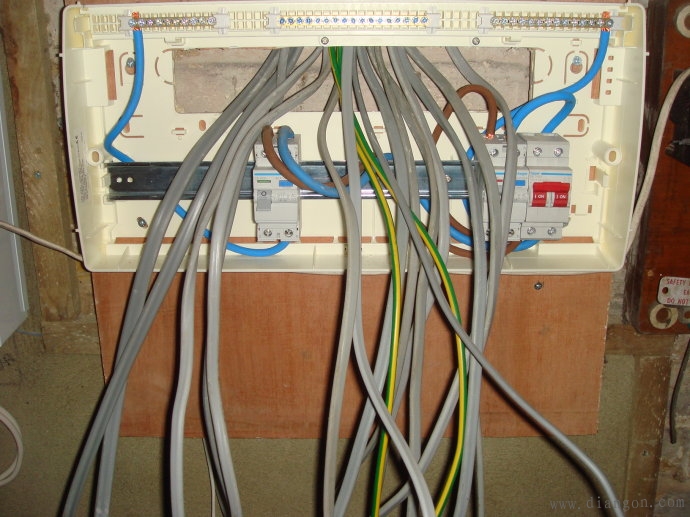

国外某款小型断路器配电箱内部局部特写
说明 ——
该图示的配电箱中，最右边位置，安装有一个总电源开关 —— 总断路器（2P-两极），然后下接一个大分支漏电开关 —— 大分支漏电断路器，下面的最低层，再分别接各个功能区域的小分支电源开关 —— 小分支断路器。
总电源的干线电缆，即，图中右边的粗电源线（粗棕色线和粗蓝色线），从墙体配电箱的上部，进入配电箱中，然后，从上端接到总断路器的两极上。
然后，再从总断路器的下端，分出稍粗的2个电源线，经过短路器的后面，翻到图中中间的RCD漏电断路器的上端，进行连接。
然后，再从RCD漏电断路器的下端，引出电源线，再分别接到各个分支断路器上。
总电源干线电缆中的黄绿双色标示的地线，www.gdzrlj.com以及各分支电路中的黄绿双色标示的地线，直接接到图中左端上方的“地线接线排 / 地线接线端子”上。
大分支漏电断路器，下面的蓝色零线，以及各分支电路中的蓝色零线，直接接到图中右端上方的“绝缘底座零线接线端子”上。
