tns方式_TN-S方式供电系统

根据国际电工委员会（IEC） 规定，低压配电系统，按接地方式的不同，分为三类：TT 、TN 和IT 系统。
TN 系统节省材料、工时，在中国和其他许多国家广泛得到应用。TN 方式供电系统中，根据其保护零线，是否与工作零线分开，而划分为TN-C 和TN-S 等两种。

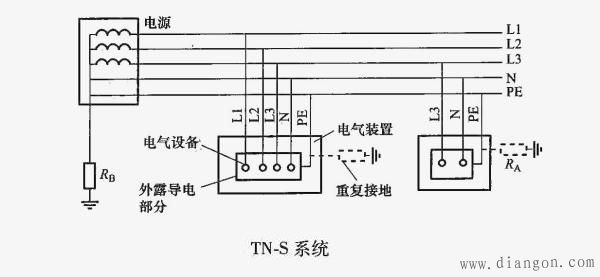

TN-S为电源中性点，直接接地时，电器设备外漏可导电部分，通过零线接地的接零，保护系统，N为工作零线，PE为专用保护接地线，即设备外壳连接到PE上。

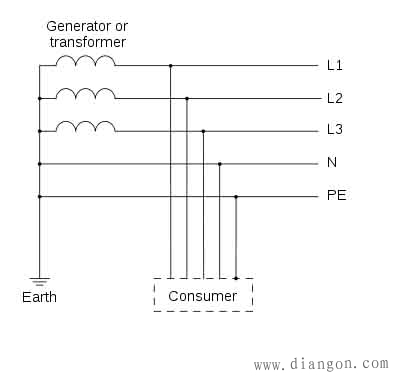

TN-S三相五线制示意图
Generator or transformer ——发电机或变压器
Earth —— 接地
Consumer　——　用户
Ｌ１　——　相线火线１
Ｌ２　——　相线火线２
Ｌ３　——　相线火线３
Ｎ　——　中性线
ＰＥ　——　保护接地线

TN-S系统（TN-S system），是整个系统的中性线与保护线分开的一种TN系统。也就是说，TN-S把工作零线N和专用保护线PE，严格分开的一种TN-S供电系统。或者说，当系统被设计成“TN-S”系统时，整个系统的中性线N与保护线PE是分开的。
TN-S供电系统的特点如下：
（1）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。
（2）工作零线只用作单相照明负载回路。
（3）专用保护线PE不许断线，也不许进入漏电开关。
（4）干线上使用漏电保护器，工作零线不得有重复接地，而PE线有重复接地，但是不经过漏电保护器，所以，TN-S系统供电干线上，也可以安装漏电保护器。
(5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在建筑工程工工前的“三通一平”（电通、水通、路通和场地平整)必须采用TN-S方式供电系统。
