电气线路非正常漏电的形成及火灾危险性分析

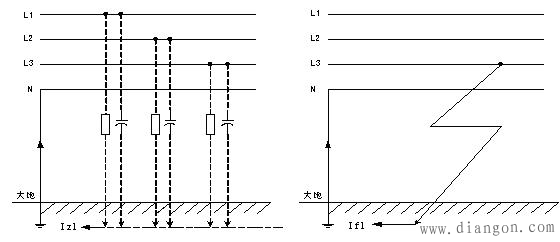

图1 线路正常时绝缘电阻及分布电容对地漏电示意　　　　图2 线路非正常对地漏电示意
　　Izl─正常漏电流；Ifl─非正常漏电流；降低或遭损坏形成故障，如图２所示发生非正常漏电时，漏电流将主要集中在线路故障处，并通过接地点流入大地，流回变压器接地中性点。线路非正常漏电一旦形成，因漏电流相对较小，线路过流保护电器无法检测动作(如防短路、 过负荷的熔断器、断路器)，往往由于下列情形造成电气火灾：
　　１、绝缘降低但电阻大的故障处搭接接地导体、潮湿建筑物等，与地构成回路，漏电流大，由于故障处局部发热造成绝缘物起燃(经验表明，１A以上的漏电流就可能起火)。
　　２、绝缘破损的故障处与接地体“时接时断”故障处产生电弧或电火花引燃绝缘层或近处燃爆物。
　　３、故障处接触木材等不良导电体，由于徽小电流的反复电化作用，形成导电通路，电流增大发热引起火灾( 如木材由不定形碳转化为定形碳成为导电体)。
线路绝缘性能遭损害产生非正常漏电主要有下列原因：
　　(１)线路使用时间过长，绝缘老化失效。
　　(２)线路受潮湿、高温、多尘、腐蚀性等恶劣环境影响绝缘降低。
　　(３)线路经常过电流运行，绝缘受热作用损坏。
　　(４)接头绝缘恢复处理不当，绝缘失效。
　　(５)线路绝缘受机械性损伤，如磨擦、划伤、动物啃咬等。
