电容滤波电路的工作原理和性能特点

1.滤波的基本概念
滤波电路利用电抗性元件对交、直流阻抗的不同实现滤波。电容器C对直流开路，对交流阻抗小，所以C应该并联在负载两端。电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。
2.电容滤波电路

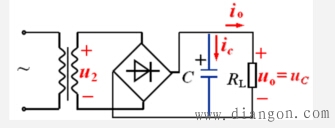

现以单相桥式整流电容滤波电路为例来说明。电容滤波电路如图1所示，在负载电阻上并联了一个滤波电容C。

图1 电容滤波电路

图2 电容滤波工作波形图

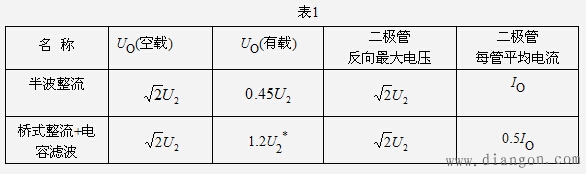

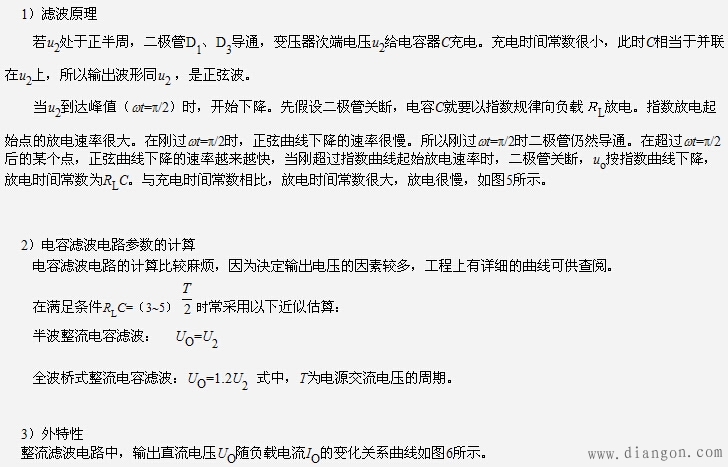

半波整流和桥式整流 电容滤波参数计算如表1所示。
