稳压二极管稳压电路的原理

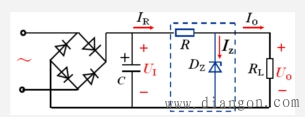

图1 整流－滤波－稳压电路
1）输入电压变化时如何稳压
根据电路图1可知
输入电压UI的增加，必然引起Uo的增加，即UZ增加，从而使IZ增加，IR增加，使UR增加，从而使输出电压UO减小。这一稳压过程可概括如下：

这里UO减小应理解为，由于输入电压UI的增加，在稳压二极管的调节下，使UO的增加没有那么大而已。UO还是要增加一点的，这是一个有差调节系统。

2）负载电流变化时如何稳压
负载电流IO的增加，必然引起IR的增加，即UR增加，从而使UZ=UO减小，IZ减小。IZ的减小必然使IR减小，UR减小，从而使输出电压UO增加。这一稳压过程可概括如下：

总结：由此可见，无论何种原因引起输出电压的波动，R－DZ组合的稳压电路都能在一定范围内起到较好的稳压效果。
