10kV、35kV、110kV电压等级并网发电机中性点接地方式

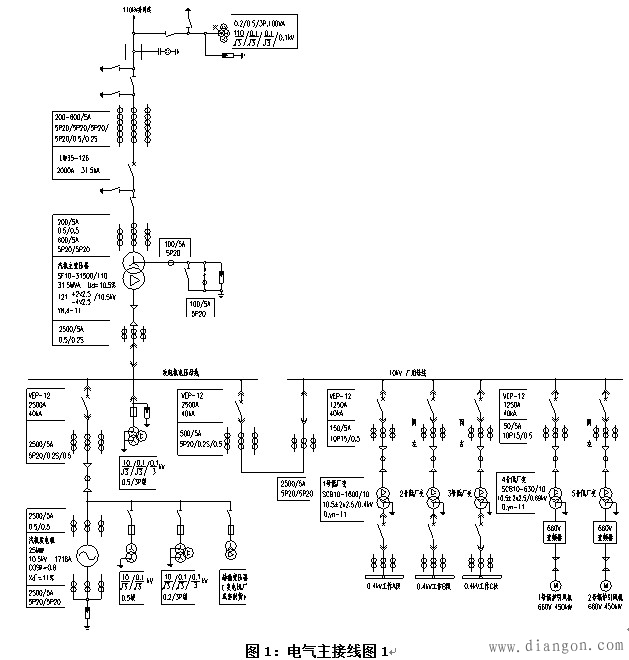

发电机电压回路中的电容电流，包括发电机、主变和连接导体的电容电流。没有直配线和电容器，因此无此部分电容电流。10kV、25MW发电机定子线圈单相接地电容电流为0.92A，主变低压线圈的三相对地电容电流为0.1A。汽轮发电机引出铜母线每相20米至发电机小间开关柜，母线电容电流为0.06A，发电机小间开关柜至10kV配电装置及10kV配电装置至主变压器间的连接采用YJV-8.7/15kV 3x3(1x400)单芯电缆连接，电缆长度为450米，电缆电容电流为1.31A，10kV配电装置至各厂用变压器间的连接采用YJV-8.7/15kV 3x120三芯电缆连接，电缆长度为330米，电缆电容电流为0.36A。发电机电压回路总电容电流为2.75A，发电机单相接地故障电流小于允许值，发电机中性点采用不接地方式。由以上计算数据看出，发电机至主变压器间的连接电缆的电容电流占较大的比重，若主变与发电机的距离较远，此电缆长度较长且根数多，则发电机单相接地故障电流会大于允许值，当发电机内部发生单相接地故障不要求瞬时切机时，规程规定应采用消弧线圈接地方式，发电机内部发生单相接地故障要求瞬时切机时，宜采用高电阻接地方式。

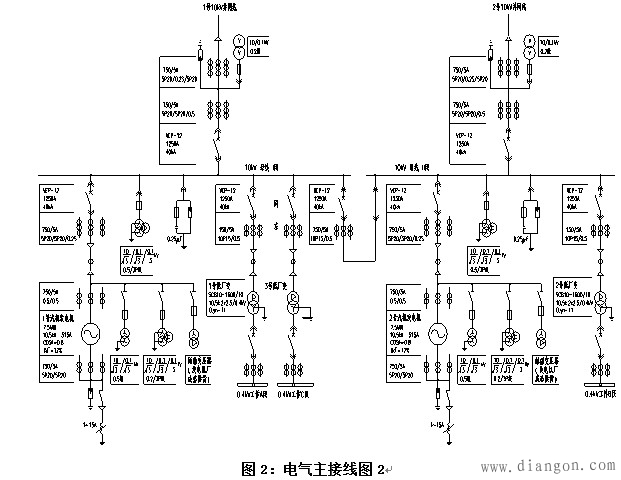

35(或110)kV并网，厂内建有35(或110)kV升压站，主变将发电机与系统隔离，与发电机直接相联的10kV回路电容电流较小，且容易计算。若采用10kV并网，因发电机与并网变电站的10kV系统直接相联，供电部门往往不提供并网变电站的10kV系统情况，如10kV出线回路数、是架空还是电缆出线、10kV系统电容电流、10kV系统采用电阻接地还是消弧线圈补偿等，10kV系统电容电流可能会很大且是变化的，当发电机内部发生单相接地故障不要求瞬时切机时，应采用消弧线圈接地方式，发电机内部发生单相接地故障要求瞬时切机时，宜采用高电阻接地方式。图2为某工程安装3台225t/d垃圾焚烧炉，配2台7.5MW汽轮发电机的电气主接线，发电机出口电压为10.5kV，10.5kV采用单母线分段接线，每台发电机接入一段母线，电厂每段10.5kV母线出线1回，分别至并网变电站的两段10kV母线。正常运行时分段断路器打开，两回并网线路及两台发电机不允许并列运行。发电机出口设断路器，厂用电源分别引自两段10kV母线。
