电压源的外特性（也称伏安特性）

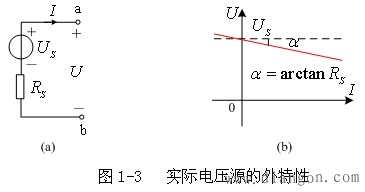

一个实际电压源可等效为一个电压为的理想电压源和内阻相串联的电路模型，如图1-3(a)所示。由KVL可得电源a、b端口的伏安特性方程为：

由上式可知，若电源参数，已知时，实际电压源的伏安特性在伏安平面上是一条斜率为的直线，如图1-3(b)所示。

图中：直线在纵轴的截距为，，因此，当电源的不变，仅内阻变化时，此直线与纵轴的交点不变，仅角度变化。

当越大，会越大，直线越倾斜，在同一负载（电流）下电源输出的电压也就越低，电源电压的稳定性就越差；反之，当越小，会越小，直线越接近水平，电源电压的稳定性就越好。

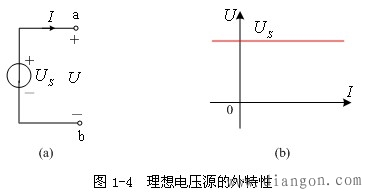

若等于零时，，直线完全水平，电源的伏安特性是一条的直线，此时无论电源输出的电流为何值，电源输出的电压为恒定，且为最大值，这样的电源称为理想电压源。理想电压源的模型和伏安特性如图1-4(a) 、(b)所示。实验室用的直流稳压电源内阻很小，通常可忽略看成理想电压源。
