光栅的结构与测量原理图解

（以玻璃透射式直线光栅为例）

光栅的结构

组成：标尺光栅、光栅读数头。

安装：标尺光栅一般安装在机床活动部件上（如工作台上或丝杠上）。光栅读数头安装在机床固定部件上（如机床底座上），指示光栅装在光栅读数头中。

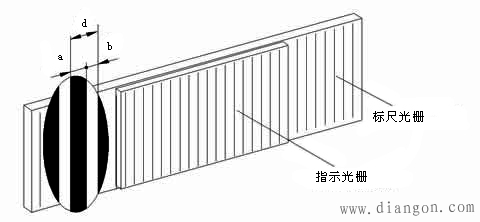

标尺光栅和指示光栅构成了光栅尺。两者间隙0.05mm或0.1mm。

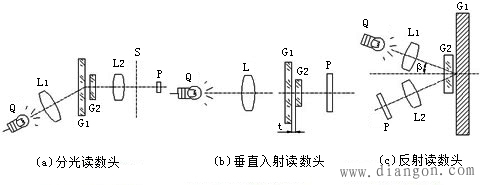

光栅读数头由光源、透镜、指示光栅、光敏元件、驱动线路等组成；常见结构按光路分有分光读数头、垂直入射读数头、反射读数头等；其作用是将莫尔条纹的光信号转换成电脉冲信号。
