电力系统组成

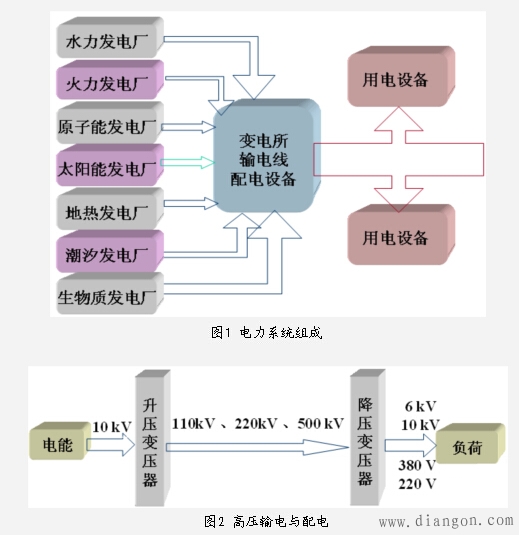

电力系统组成框图如图1所示，主要包括三大部分：
1）发电：发电机组发出的电压一般为 6 ~ 10kV。
2）输电：输电网是由35KV及以上的输电线路与变电所组成，如图2所示。输电方式有两种：
①交流输电：输电距离越远，输送功率越大，要求的输电电压就越高。
②直流输电：输电线路的功率损耗小，电压降小，适用于大功率、长距离输电。
3）配电：配电是由10KV级以下的配电线路和降压变压器所组成。
