数控加工工序详细设计

1、刀具的选择

应满足：安装调整方便、刚性好、精度高、耐用度高等要求。

1）刀具主要结构：

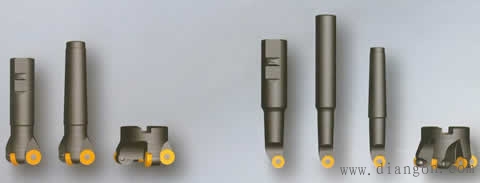

（1）整体式

（2）机夹式

2）铣刀的选择

根据不同的加工材料和加工精度要求，应选择不同参数的铣刀进行加工：

大平面：面铣刀

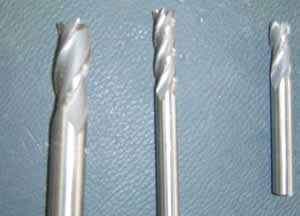

加工凹槽、小台阶面及平面轮廓：立铣刀

加工空间曲面、模具型腔等：球头铣刀（模具铣刀）

加工封闭的键槽：键槽铣刀等

加工变斜角零件：鼓形铣刀

特殊形状：成形铣刀

2. 对刀点与换刀点的确定

对刀点即刀具相对工件运动的起点，也是程序的起点；其选择准则如下：

（1）对刀点应尽量选在零件的设计基准或工艺基准上；

（2）便于对刀、观察和检测；

（3）简化坐标值的计算；

（4）精度高、粗糙度低的表面。

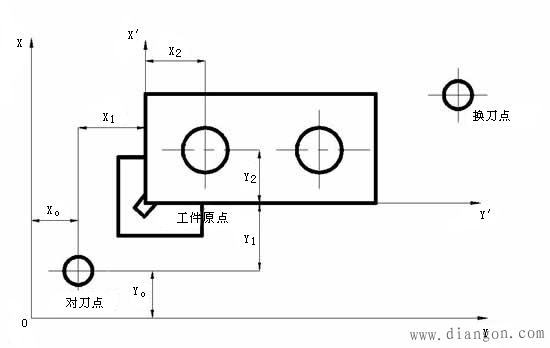

对刀点与换刀点位置

如何对刀？

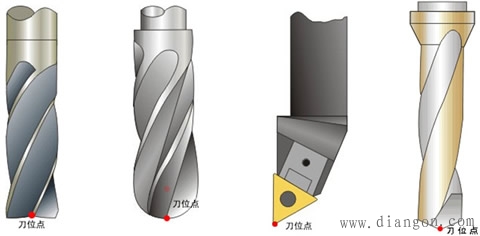

——“刀位点”与“对刀点”重合。刀具在机床上的位置是由“刀位点”的位置来表示的。所谓“刀位点”就是表征刀具特征的点。

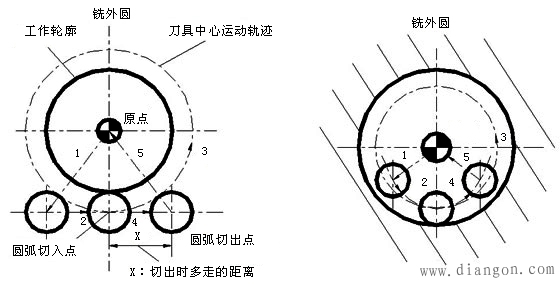

3. 加工路线的确定
