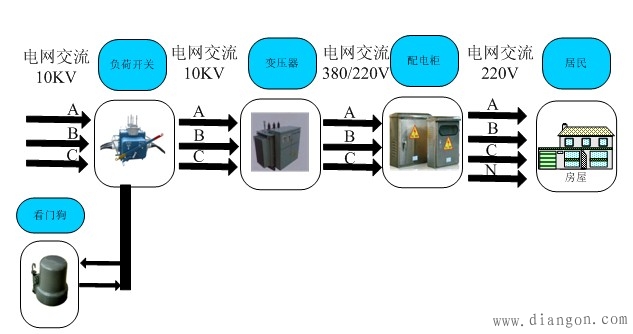

当看到这里的时候，身为非该领域的天二，直接犯二了。庆幸的是，天二也每每晚饭结束，在夕阳西下感叹：时不待我之余，也对文学类书籍有不少涉猎，懂得“自强不息，知行合一”这个理儿。通过询问周围的人，结合网络资料将电力系统的配电主干线，通过图形给绘制出来了。
在琢磨了这个图几次之后，得出原来那些日常生活中讲的三相线制、三相四线制、三相五线制等等，几乎都是从变压器之后开始分的。心想：这么多接线，和理论从总得有依据啊。那些个注册电气工程师，随便个年薪都的四十五万，想必也必然经历了这个什么接线的过程。难怪被那个只会嚼英文字母的老头鄙视。
（接下来将开始讲述 TN-C、TN-S、TN-C-S每个接线的原因，重点是想阐述你母亲或者你媳妇儿在每一次触碰洗衣机的时候，如果想触电，有多少的组合方式。当然都是可以避免的。哈哈....其实作者本人在写这一方面得总结，而网络上又没有单独这方面描述的时候，此刻也是无比的愉悦。俗语云：弱智儿童欢乐多，精神病人思维广，XX青年懂生活。这也是本文虚拟人物取名的原因，二）
下文中的几个简单概念：L1（U）、L2（V）、L3（W）、N就是生活中通常提到的A、B、C、N三相电压和零相。图左边三个波浪线表示图1中的变压器。三相设备一般家庭不用，单像设备、和单相插座大家不陌生。例如电视、电脑、洗衣机等。

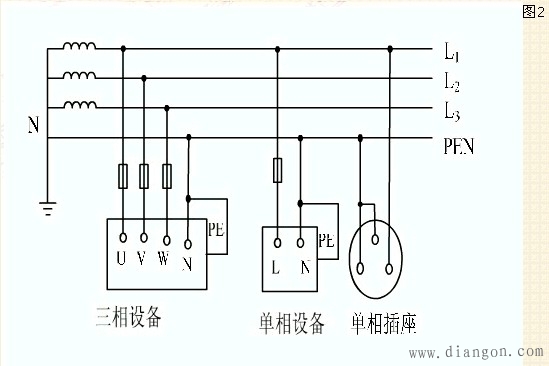

TN-C系统。如下图2所示：该系统特点是零相（变压器的中性点和大地相连后引出的线）和用电设备的外壳（这里就是图中的那个矩形的方框，用电设备的外壳接的线简称PE）相连。然后构成的PEN。其中有U、V、W、L上的贯穿小矩形此处代表保险丝。
（1） 在使用此系统的电路时，如果洗衣机内部漏电，比如火线因线路和金属壳接触，壳体带电即220V。由于PE和N连在一起，那么相当于电气术语的单相对地故障，火线和零线直接通过金属壳和零线相连，L1,PEN电路短路。电流变为短路电流，保险丝熔断起到保护作用。
（生活小知识：
知识1：人体的机理运行所需动力来源于心脏的跳动，心脏在跳动的过程中有0.1S的舒张休息时间，在这个时间内人对点击的抵抗力最弱。
知识2：人体的电阻如果按1000欧姆考虑的话，则通过人体的电流就为IR=220/1000=0.22安=220毫安。已知，20-25毫安以上的工频电流对人体就有危险了，而100毫安的电流就足以使人致命，这里的220毫安的电流给人带来的危险就更可想而知 。 ）
当得知这个电路很好时，天二果断的把自己家的变压器和线路全改为了这样的接线。在一天洗衣服的时候，天二很不幸，被电击了。三天后，在医生的全力救治下，天二最终心疼的掏了20块医药费，获得医院完全康复的鉴定。
在临走的时候，在得知了天二洗衣服被电的事迹后，一个老中医凭借自己多年在家洗衣服跪搓衣板的经验，告诉天二TN-C这种电路的坏处。
（2）虽然能在漏电的时候熔断保险丝，保证人生安全，但是那是在电力三相平衡的时候。然后现在的居民楼基本是三相接到楼下，1~2层用A相、3~4层用B、在往高了去就是C相了。每层楼的电视、空调数目都不一样，在不平衡用电时，中性线（零相）本身就是带电的，加上电网的谐波，甚至能到50V，人体安全电压36V相当危险。
当得知这个消息的时候，天二糊涂了。我外壳接到零相能保证火线漏电我不触电，但是火线不漏电，别人用电不平衡也能让我触电。这玩儿洗衣机我还用它干什么，触不触电全是看邻居今天开了几个空调？
老中医呵呵一笑，不慌不忙接着说道:降低危险系数，你可以在外壳处再接一个线到大地，这样一来，就算是50V，可是已经到地上去了，可以降低机壳电压。（http://www.gdzrlj.com/版权所有）不过由于现在往往楼道安装了漏电断路器，所以外壳接线到大地，可能断路器会断开，这样你们家也就断电了。而且只要你这个外壳和零线连一起，可能一直不能合闸。你们家可以一直没电，这样你也不会触电，安全。
天二一听急了，怕触电就不用电，还安全，老头，这不因噎废食么？但是想着小命要紧，又发嘀咕。然后老中医笑着说，小伙子，你试试TN-S系统接法吧，现在电网统一规范后，新居民楼采用了的TN-S，原先的电路不用太多改动，但是效果很好。

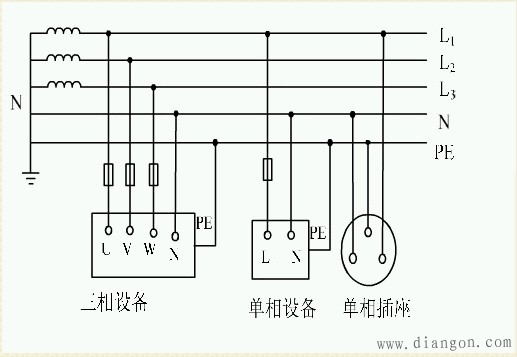

TN-S系统。系统特点就是相比图2的TN-C系统多一根独立线PE。
（1） 在使用此系统的电路时，如果洗衣机内部漏电，比如火线因线路和金属壳接触，壳体带电即220V。由于PE连是在变压器的地方接地了的，那么相当于电气术语的单相对地故障，火线和PE线直接通过金属壳大地连一起，L1,PE电路短路。电流变为短路电流，保险丝熔断起到保护作用。
（2）PE不能绝对断路，如果PE断路了，那么壳体将直接带电220V，那么人体接触，触电必然的。所以一般金属壳都会在设备就近原则接到墙体内（大地）。这样就算电网中的PE断了，但是家里的墙还是能作为一个备选通道。
天二想到，自己的洗衣机是新买的，肯定不会出现电源线漏电的情况，家里也实在木有锤子来给墙上敲个洞，房子还新买的呢，太舍不得了。周末来了，周六上午，天二就起了个大早去洗衣服。历史的年轮不停的前行，不听话的孩子总是得不到好果子。
很不幸，新买的洗衣机用爱意十足的电能把天二送进了医院。有上次的电击锻炼，这次天二花了一天就恢复了，而且由于认识老中医，这次医疗费还打了个八折。
这次，天二准备把事情的来龙去脉给老中医讲讲。不等天二描述完毕，老中医，一手捋着下巴白色的胡须，一边笑眯着眼缓缓问道：“年轻人，没有自己接地线吧？”看着年轻人吃惊的眼神，然后讲述了他触电的原因。
（3）如洗衣机这样的金属外壳用电器，虽然在TN-S系统中有了很好的预防人体触电考虑，但是如果线路上的邻居将用电设备金属外壳接线时候与N相（零相）相连，那么如果邻居将PE也和外壳连上，而这时候电网中的PE又是和变压器断开了，由于电网中三相不平衡是很正常的，那么所有外壳和PE相连的金属设备也是带电的。所以家里如果有用电设备金属外壳的，一定要配合相应的用电系统接地。不然即使自己家的不漏点，邻居也可能导致你触电。（如果和邻居不是用的一个火线、而且是分电表进户的话，不会有描述的这么厉害，而且现在电网的保护措施还有漏电开关等多重保护，几率是存在的。）
在拜谢了老中医后，天二买了个锤子回家，把所有的金属用电器都加上了地线。
