数控车床常用指令

1）G00、G01、G02、G03

快速点定位G00 X（U）_ Z（W）_ ；

直线插补G01 X（U）_ Z（W）_ F_ ；

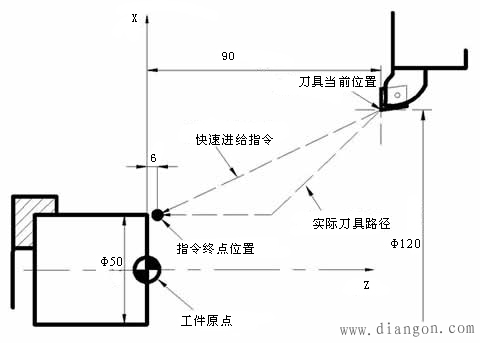

G00

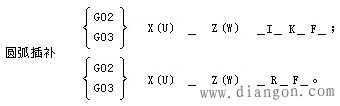

G01、G02

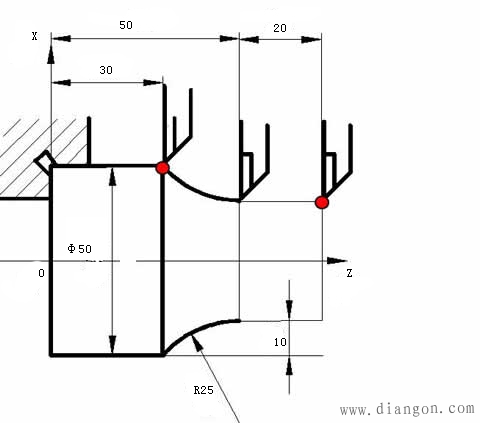

按增量坐标编程时程序段为： G01 U0.0 W-20.0 F50 ；G02 U20.0 W-20.0 R25.0； 按绝对坐标编程时程序段为： G01 X30.0 Z50.0 F50；G02 X50.0 Z30.0R25.0。

2）暂停指令G04

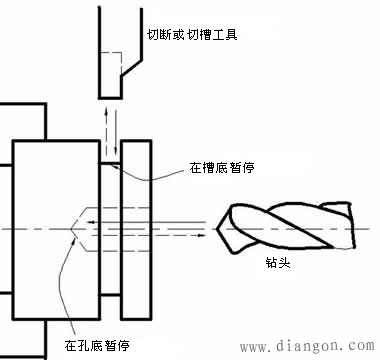

在车削加工中，该指令可用于车削环槽、不通孔以及加工螺纹等场合，如图所示。

指令格式为

G04 P_ ；单位为：s。

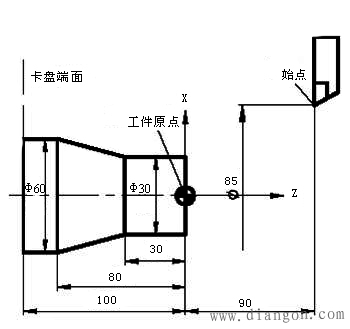

3）工件坐标系设定指令G50（华中数控为G92）

G50 X85 Z90

4）车削常用固定循环指令

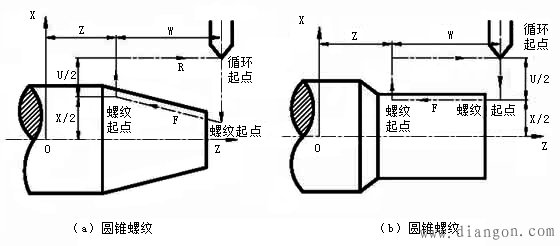

（1）螺纹切削循环指令G92（华中数控为G32）

程序段格式为

G92 X(U)_ Z(W)_ I_ F_ ；

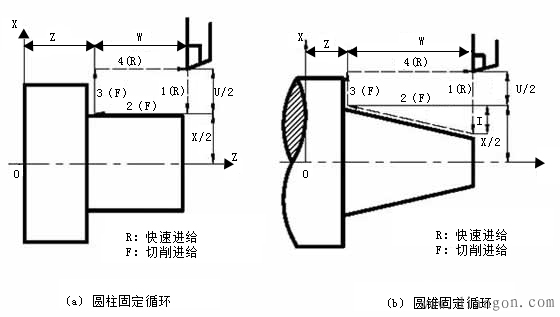

（2）单一形状圆柱或圆锥循环指令G90（华中数控为G80）

程序段格式为

G90 X(U)_ Z(W)_ I_ F_ ；
