加工中心编程指令
时间：2023-03-11来源：佚名
|

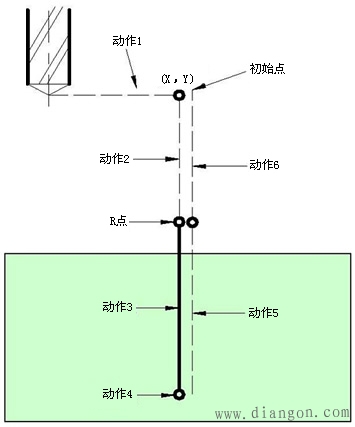

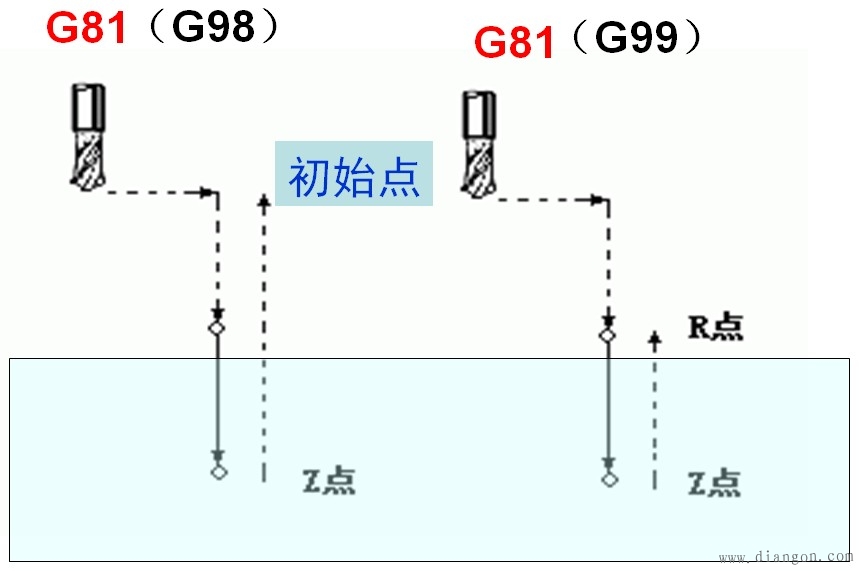

1）选刀与换刀指令M06 N10 T02；选T02号刀 N60 M06；主轴换上T02号刀 2）孔加工固定循环指令 说明： 执行多种孔加工功能，包括钻孔、攻螺纹、镗孔和铰孔等； 一行程序指定孔加工功能。若用常用指令，需要多行； 简化编程和节省时间。 孔加工固定循环指令由以下六个动作组成，如图所示。 （1）X和Y轴定位； （2）Z向快速运行到R点； （3）孔加工； （4）在孔底的动作，包括暂停、主轴反转等； （5）返回到R点； （6）快速退回到初始点。 孔加工固定循环程序段的一般格式为 90/G91 G98/G99 G81~G89 X_Y_ Z_R_ Q_P_ F_ L_； G代码（含义）孔加工动作孔底动作返回动作程序段格式 G81（钻孔、中心孔）切削进给—快速G81 X_ Y_ Z_ R_ F_ ； G82（钻孔、锪孔）切削进给暂停快速G82 X_ Y_ Z_ R_ P_ F_ ； G83（深孔钻）间隙进给—快速G83 X_ Y_ Z_ R_ Q_ F_ ； G84（攻螺纹）切削进给暂停-主轴反转切削进给G84 X_ Y_ Z_ R_ F_ ； G85（镗孔）切削进给—切削进给G85 X_ Y_ Z_ R_ F_ ； G86（镗孔）切削进给主轴停止快速G86 X_ Y_ Z_ R_ F_ ； G87（反镗孔）切削进给主轴正转快速G87 X_ Y_ Z_ R_ Q_ F_ ； G88（镗孔）切削进给暂停-主轴停止手动操作G88 X_ Y_ Z_ R P_ F_ ； G89（镗孔）切削进给暂停切削进给G89 X_ Y_ Z_ R_ P_ F_ ；
|
