低压供电系统的接线方式

低压供电系统的接线方式如图所示，主要有两种：
1）放射式：其特点是从配电变压器低压侧引出若干条支线，分别向各用电点直接供电。不会因为其中某一支线发生故障而影响其他支线的供电。供电可靠性高，导线用量大，费用高。适用于用电比较分散，每个节电的用电量较大，变电所又居于各用电点中央的情况。
2）树干式：其特点是从配电变压器低压侧引出若干条干线，沿干线再引出若干支线供电给各用电点。一旦某一干线出现故障或需要检修时，停电面积大，供电的可靠性差。但配电导线的用量小，投资费用低，接线灵活性大。适合于用电点比较集中，多个用电点居于变电所同一侧的情况。

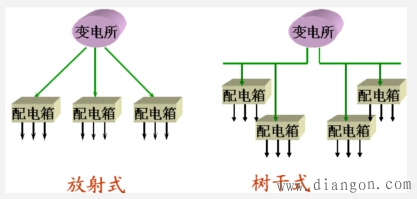

图1 低压供电系统
