X62W型万能铣床结构简图

主要由底座、床身、悬梁、刀杆支架、工作台、溜板、升降台等组成。床身固定在底座上，内装主轴传动机构和变速机构，床身顶部有水平导轨，悬梁可沿导轨水平移动。刀杆支架装在悬梁上，可在悬梁上水平移动。升降台可沿床身前面的垂直导轨上下移动。溜板在升降台的水平导轨上可作平行于主轴轴线方向的横向移动。工作台安装在溜板的水平导轨上，可沿导轨作垂直于主轴轴线的纵向移动。溜板可绕垂直轴线左右旋转45°，故工作台还能在倾斜方向进给，以加工螺旋槽。如图：

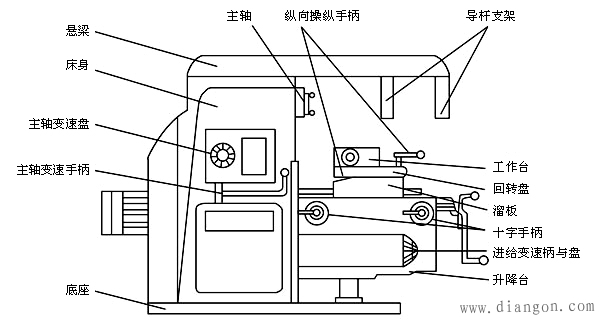

图1 X62W型万能铣床结构简图
