CNC系统软硬件的功能结构

CNC系统是一种位置、速度控制系统，其本质上是以多执行部件（各运动轴）的位移量、速度为控制对象并使其协调运动的自动控制系统，是一种配有专用操作系统的计算机控制系统。

CNC系统是由硬件（通用硬件和专用硬件）和软件（专用）两大部分组成的。软件在硬件的支持下运行，离开软件，硬件便无法工作，两者缺一不可。

1、CNC系统软件的功能结构

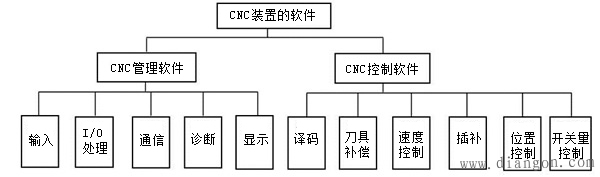

从功能特征来看， CNC系统软件由CNC管理软件和CNC控制软件两部分组成。CNC系统软件是CNC系统活的灵魂。其结构框图如下图所示。

2、CNC系统硬件的功能结构

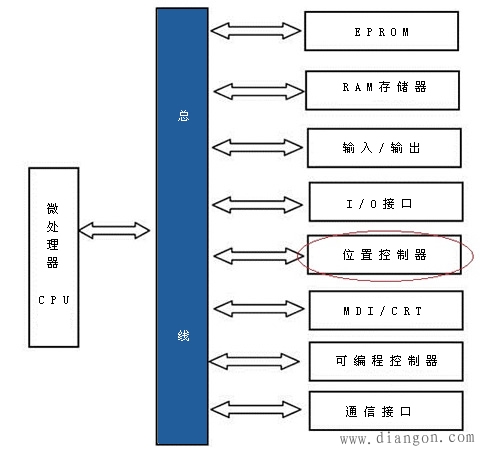

由微处理器（CPU)、存储器、输入输出接口、MDI/CRT接口和位置控制部分组成。其中位置控制部分是CNC系统的重要组成部分，它通过速度控制单元，驱使进给电机输出功率和扭矩，实现进给运动。
