逐点比较法的速度分析

1）直线插补的速度分析

直线加工时，有

其中，L为直线长度；V为刀具进给速度；N为插补循环数；f为插补脉冲的频率。

插补循环数N为

其中，α为直线与X轴的夹角。则

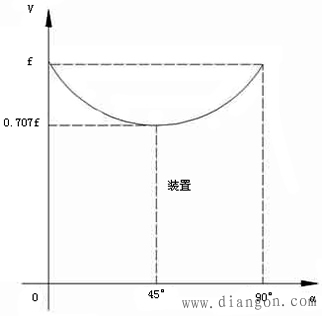

若f不变，加工0°和90°直线时，刀具进给速度最大（为f）；加工45°倾角的直线时刀具进给速度最小（0.707f），如图1所示。

2）圆弧插补的速度分析

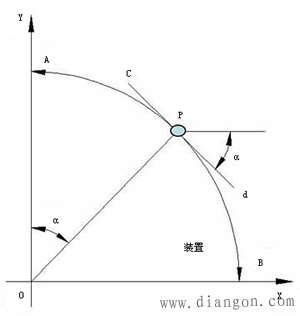

如图所示刀具在P点的速度与插补切线cd的速度基本相等：

可知，加工圆弧时刀具进给速度是变化的：0°和90°附近最快（为f），45°附近最慢（为0.707f），在（1～0.707）f间变化。
