空心变压器的电路模型和传输方程
时间：2023-03-11作者：佚名
|
一、空心变压器的电路模型： | |
 |
二、传输方程：分两种情况讨论。 (1)付边开路：
|

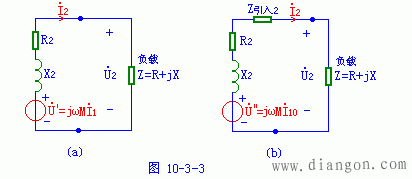

 从电流的解答形式可以看出原边、付边参数之间的影响。空心变压器的原边和付边在不同条件时的等值电路如图10-3-2和10-3-3(a)、(b)。   利用各种等值电路可以简化空心变压器电路的计算。
| |

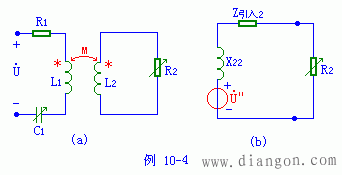

【实例10-4】空心变压器电路如图10-4(a)。 其中R1=7.5Ω，ωL1=30Ω，ωL2=60Ω，ωM=30Ω，电源频率f=10000hz。若R2、C1可调节，问当R2、C1为何值时，R2可获得共轭匹配。 【解】利用付边等效电路,由于电流I1未给定，因此利用形式(2)比较方便。如图10-4(b)。  |
|
