RLC串联电路的相量图

在相量上，表明各个相量之间的相位关系非常重要，在指定电流的初相角的情况下，可接初相角画出其相量，若在题目中只给定了电流的有效值，而没有给定初相角的情况下，可设电流为参考正弦量，令其初相角为0，其他相量可根据与参考正弦量的关系而做。在串联电路中，以电流I为参考正弦量较方便。如图9-1-3，9-1-4。

　　由以上分析可以看出：三个电压的有效值之间形成直角三角形-电压三角形，故若将电压三角形三边分除以I，得到阻抗三角形。如图9-1-5。
　　从电压三角形可以看出：

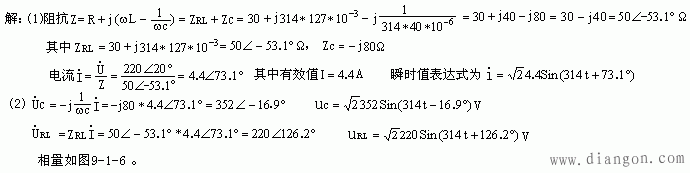

【实例9-1】一个实际的电感线圈具有电阻R=30Ω，L=127mh，与电容器C=40μF串联后接至电压 的电源上。如图例9-1。
求：①复阻抗，电流的有效值、相量、瞬时值。②电容和线圈上电压的瞬时值。③作电压、电流相量图。
