74LS138译码器电路图和逻辑功能表

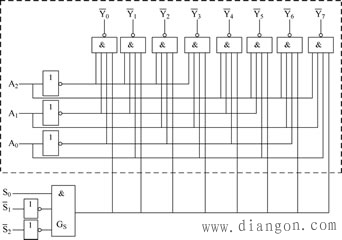

74LS138是一种集成的3-8线译码器芯片。它的逻辑电路如图1所示。

图1 3-8线译码器的电路图

从图1可以看出，74LS138电路除了双点画线框内的译码电路外，还包含了由G_S门组成的控制电路部分。

74LS138有3个附加的控制端S₀、S₁、和S₂。当S₀=1、时，G_S输出为高电平（1），译码器处于正常工作状态；否则，译码器被禁止，所有的输出被锁定在高电平。这3个控制端又称“片选”输入端，利用片选的作用可以将多片连接起来以扩展译码器的功能。

表2所列为74LS138译码器的逻辑功能表。

输入					输出
S0		A2	A1	A0
0	×	×	×	×	1	1	1	1	1	1	1	1
×	1	×	×	×	1	1	1	1	1	1	1	1
1	0	0	0	0	1	1	1	1	1	1	1	0
1	0	0	0	1	1	1	1	1	1	1	0	1
1	0	0	1	0	1	1	1	1	1	0	1	1
1	0	0	1	1	1	1	1	1	0	1	1	1
1	0	1	0	0	1	1	1	0	1	1	1	1
1	0	1	0	1	1	1	0	1	1	1	1	1
1	0	1	1	0	1	0	1	1	1	1	1	1
1	0	1	1	1	0	1	1	1	1	1	1	1

从表2可以看出，输入变量的每一组状态对应着一个输出端的低电平0信号，因此当输出端输出低电平0时，认为该端有信号输出，称为输出端为低电平有效，相应地输出变量的字母上面画一短线。只有当从表2可以看出，输入变量的每一组状态对应着一个输出端的低电平0信号，因此当输出端输出低电平0时，认为该端有信号输出，称为输出端为低电平有效，相应地输出变量的字母上面画一短线。只有当S₀=1、时，译码器才处于工作状态，否则译码器不工作，输出端全部为高电平1。因此译码器工作时，，因此称控制端、也为低电平有效，用字母上画一短线表示。图3所示为1的逻辑图形符号，输入、输出端靠近方框外的小圆圈表示低电平有效。

图3 74LS138逻辑符号
