数控车床编程实例

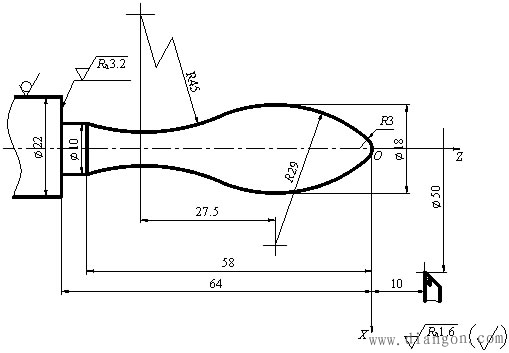

如下图所示为数控加工的机床手柄零件图，毛坯尺寸和类型为mm的棒料，毛坯材料为45钢。

编程实例零件图

根据图纸要求，工件以mm圆柱面定位，以三爪卡盘夹持mm圆柱面。加工时，自右向左进行外轮廓面加工；粗加工的背吃刀量为2mm，进给速度为100mm/min；精加工的背吃刀量为0.25mm，进给速度为150mm/min。

精加工工艺路线如下：R3mm圆弧— R29mm圆弧— R45mm圆弧— mm 外圆— Ra3.2mm台阶面。按照精加工工艺路线走粗加工轮廓。

工件坐标原点设置于工件右端面，建立如上图所示的工件坐标系，起刀点在工件坐标系中的坐标为(50，10)。通过计算可知：R3mm圆弧和R29mm圆弧切点坐标为(4.616，-1.083)，R29mm圆弧和R45mm圆弧切点坐标为(13.846，-30.390)。

粗加工路线以(20.5，0)为切削始点，精加工路线以(0，0)为切削始点。

数控加工程序如下：

O0014

N0010 G92 X50 Z10

N0020 T0100

N0030 M03 S600

N0040 G00 X25 Z2

N0050 G01 Z0.5 F100

N0060 X0

N0070 X23

N0080 Z0
