富士变频器运行中报欠电压故障

故障现象：轻载（30Hz以下，运行电流25A）运行正常，加载后报欠电压故障，停机保护。该机器因此故障先后外修过两次，据说换过主板，但仍未修复。
开机检测，发现主电路无充电接触器等相关元件，经测量确认，整流模块PCV300A-16M内含三相整流桥电路、单向晶闸管及开关电源的开关管等元件，结构上较为特殊。
根据故障现象，分析故障原因如下：
1、主电路储能电容或有容量下降；
2、三相整流桥不良或晶闸管未予充分导通。
检查过程：
1、先用电容表测量主电路的两只储能滤波电容，其容量皆为4400uF，尚在正常范围以内；
2、次用恒流源给空载电压9V，恒定电流3A，测试其导通电压1V以下，且触发与保持（导通）性能良好。
3、进一步分析，判断故障根源可能为晶闸管控制电路异常，如不能提供足够的触发功率（晶闸管同晶体三极管一样，属于电流控制器件）。实际上，该电路对晶闸管的控制，谈不上触发，而是在主电路电容充满电以后，施加以直流控制信号，使晶闸管可靠开通，此处晶闸管仅起到一只无触点开关的作用。

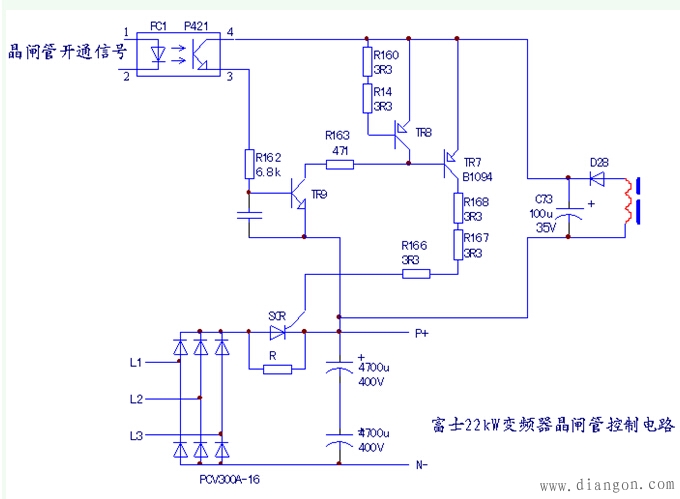

其控制电路如下图所示。

图一 晶闸管控制电路
晶闸管开通控制电流的大小，取决于晶体管TR7的Ib/Ic值，取决于TR9的Ic大小，在线测量R163（印字为471，即470Ω）的电阻值，实测变为868Ω，该电阻显示阻值变大，性能不良。用330Ω代换后，虽然感觉故障已经排除，但不试运行一下，感觉有点不踏实。到临近的一家面粉厂接入45kW风机试运行，使运行电流达40A左右，未再报欠电压故障，证实故障已经切实排除。
R163阻值变大后，运行中导致晶闸管的触发功率不足，导通电阻增大，运行电流在晶闸管上造成过大的电压降，引发欠电压报警。
