冲击电压发生器的基本原理

　　需点,操作冲击电压发生装置 冲击耐压,放电试验用.大功率电子束,离子束发生器二氧化碳激光器电源装置.高压的脉冲功率发生器组成部分.
　　组成:一组储能高压电容器.直流高压源充电几十秒.铜球突然放电,试品上形成冲击波形.

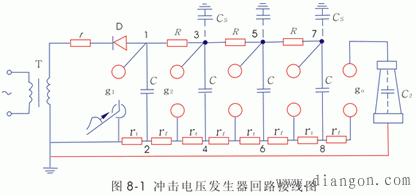

　　参数:上升前沿陡峭,持续时间US峰值12Fkv~mv MARX多级回路:
　　T.供电高压变压器. R保护电阻几百千欧 R充电电阻几十千欧
　　D整流哇堆 C主电容零点几个微法. CS对地杂散电容 几PF
　　G1点火球隙. G2~g4中间球隙 g5隔离球隙.
　　RF波前电阻 几十欧 RT放电电阻 几百欧
　　C2负荷电容.几百PF-NF 与调波相关
　　操作冲击波增加两个数量级.
　　C并联电到U.各球隙调到耐压U,高于U则击穿。
　　发生器动作：点火球隙针极送5kv-8kv脉冲电压，针一求产生小火花，紫外线照射，g₁放电，g₁放电紫外线照射g₂,g₁放电——点1从——U突变为o （g₁）2点从0变为 U
　　CS存在R大使3点电位在孙件变化不大(电容电压不突变)维持-U.G2L两端2U电位差.在G1放电后马上放电,4点电位变为W
　　G3两端孙件3U,立即放电,G4放电.
　　各级C和诸rf串联起 来.
　　C1串联等效主电容,产生名义电压4U.R充电时起联接作用,放电时起隔离作用.
　　串联放电时等效电路
　　并-串靠绝缘-放电达到
　　同步:排列成相互能放电(紫外线)照射的状态.
　　
　　选G1＞C2使U2接近于G1原始充电电压(名义电压)
　　U2上升快慢取决与Rf C2
　　U2下降快慢却决于(c1 c2)Rt
　　C1= Rf=4rf Rt=4rt n即可

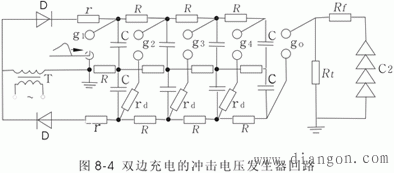

　　两个波半波直流充电电的电路——波前电阻，放电电阻集中放置。
　　图8-4 阻尼电阻rd Rd=nrd:为防尘杂散电感和对比杂散电容引起工频振荡，避免冲击波前不光滑，另调节波前时间。
