profinet协议分析

Profinet协议不开放，拿不到协议文本。
和Profibus还是有区别的，按照报文类型来分分为两种，一种是所谓非即时数据，通过TCP/UDP/IP协议栈来传递，一般用于plc与PLC之间或者与组态软件之间的对等通讯；另一种是即时数据，叫做Profinet IO，则直接跳过TCP/UDP/IP，以西门子自有的低层协议来实现，用于I/O数据高速交换。

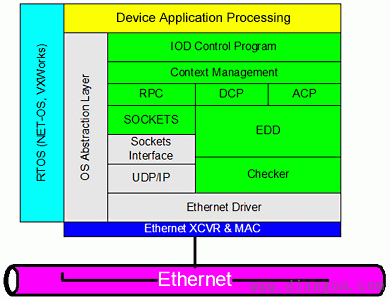

其中绿色的部分是Profinet IO协议栈。
普通的以太网交换机不能支持Profinet IO协议，因此组建Profinet网，需要购买西门子的以太网交换机。不过似乎Cisco也有少数支持Profinet IO的型号。
工程师是通过工控产品或项目接触到PROFINET的，产品或项目对PROFINET的需求属于标准不同的组成部分，所以往往会片面的理解PROFINET。就像我最初是从通信的角度理解，所以当时认为PROFINET只是一种通信协议。而码发帖的目的就是为了全面、准确的理解PN，所以这么初级的问题也不能放过。

PROFINET英文全称是Process Field Net，是由PROFIBUS国际组织PI（PROFIBUS International）推出的，是新一代的基于工业以太网技术的自动化总线标准，包含实时通信、分布式现场设备、运动控制、分布式自动化、网络安装、安全、过程控制、IT标准等部分。
