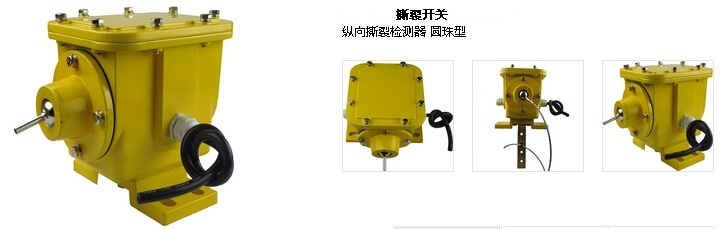

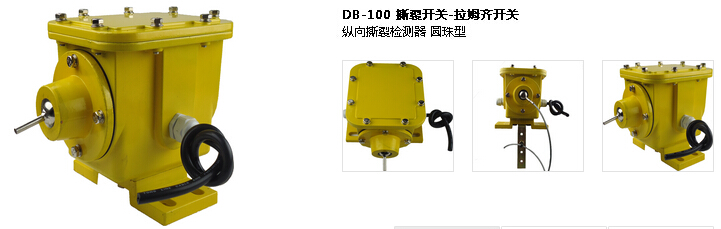

防爆型撕裂开关DBX-100 横向纵向检测成对安装在皮带两侧，由两段钢丝绳连接起来（钢丝绳有聚乙烯外套护层）。绳的一端固定在支撑托架上，另一端连接在撕裂开关上的弹簧球上。两段钢绳在皮带下面形成了一个和皮带槽型一致的闭合回路。当有物体戳穿或撕裂的皮带悬吊下来，扫落一条或两条钢绳时，弹簧球被拉出底座，引起两个微动开关发出报警信号或关掉输送机。 防爆型撕裂开关DBX-100在皮带出现由于撕裂、戳破、绞结处损坏或锋利物凸出皮带时，撕裂开关能给监视人员提供联锁信号或关掉输送机，以防止造成更大的损失。 技术规格
1、输出： 2个SPDT
2、外壳防护等级： IP65
3、外形尺寸： 250(L)mmX265(W)mmX281(H)mm
4、作用力： 2kg
5、重量： 5.6kg 另一端连接在撕裂开关上的一个弹簧球上。两段缆绳在输送带下形成了一个和皮带槽型一致的闭合电路。当有物体戳穿或撕裂的皮带悬吊下来，扫落一条或两条钢丝绳时，弹簧球被拉出底座，引起两侧开关动作发出报警信号或关掉输送机，当事故排除后，再次将钢珠装入撕裂开关的定位槽后，手动复位。
应用范围
● 带式输送机
作用
*用于探测皮带撕裂，戳破或接头处损坏以及锋利物凸出皮带
*皮带异常，刮掉钢绳，开关动作，报警或停机
*成对安装使用，坚固简单，不需维护
*触点容量大：125，250或480V/21A
*开关可根据需要接成常开或常闭
*各种防护等级适合于防爆及各类特殊环境
产品特点
● 坚固的铸铝外壳带防护层、静电防腐涂装适应于恶劣工矿环境安装
● 结构简单牢固、不需维护
● 整体式盖板设计，易于接线及维修
● 大容量开关触点，作用力只需要0.9kg即可触发开关
● 胶带在苛载下沉时要与缆绳保持5mm-10mm即可
技术规格
DBX-100型纵向撕裂开关
● 接点容量：2个SPDT 400V/10A
● 作用力： 0.9 kg
● 可靠性：50万次
● 防护等级：IP65
● 环境温度： -20℃ ~ 80 ℃
● 相对湿度：不大于90％
● 开关额定电压：20A/125，250或480VAC
● 触点容量：2个SPDT(单刀双掷开关)， 10A/500V↓，开关可据需要接成常开或常闭形式
● 1″NPT导线开口(标准型有两个，防爆型有一个)
● 开关壳体：铸铝防风雨外壳，防护等级NEMA4
● 整机重量：5.6kg
外形尺寸
安装与接线：
● 开关平衡地安装在机架固定支架上将安装支架焊在机架上，开关体固定在支架上；
● 将开关以成对的形式安装在胶带两侧，用钢丝绳将两个开关弹簧球连接，并用吊环钢丝绳的走式与胶带平行
● 一条胶带可安装多对开关
● 拉绳动作力应适宜，以确保开关可靠复位
● 保持钢丝绳与胶带距离为10mm；
● 调节器可用来控制钢丝绳受力大小，调整后应使动作力满足技术要求，并将调整螺母锁紧。
安装与使用
1、开关平衡地安装在机架固定支架上。
2、将开关以对的形式安装在胶带两侧，用钢丝绳将两个。
开关拉环连接，并用吊环使钢丝绳的走式与胶带平行。
3、拉绳动作力应适宜，以确保开关可靠复位。
4、一条胶带可安装多对开关。
|
