在电路中和滤波电容器并联的电阻起什么作用？

迄今为止，电解电容器的耐压只能做到500 V。而三相380 V的电源电压经全波整流后，直流电压的峰值为537 V，平均值也有513 V。因此，滤波电容器只能由两个（或两组）电解电容器串联而成。为了增大电容量，改善滤波效果，变频器内总是先将若干个电解电容器并联成一组，然后再将两组电容器（CF1 和CF2）串联起来，电路如图所示。

由于每个电容器的电容量不可能绝对相同，尤其是电解电容器，其电容量的离散性较大，若干个并联以后，两组电容器的电容量之间的差异是比较明显的。串联以后，两个电容器组上的电压分配将是不均衡的。这将导致两组电容器使用寿命的不一致。

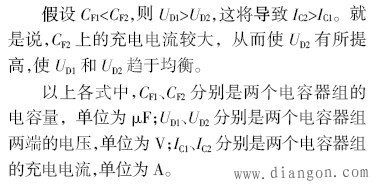

解决电压不均衡的方法，便是在两个电容器组的两端分别并联电阻值相等的均压电阻RC1 和RC2，如图所示。其原理如下。

由于电阻的阻值容易做得比较准确，从而保证了均压的效果。
