DDA法圆弧插补的终点判别
时间：2023-03-11作者：佚名
|

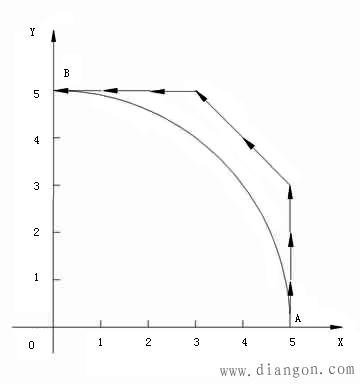

一般每轴各设一个终点判别计数器、分别判别是否到达终点。每进给一步，相应轴的终点判别计数器减 l ，当各轴终点判别计数器都减为 0 时，停止插补。 例5-5 第一象限逆圆弧，起点A（5，0），终点B（0，5），三位寄存器，写出DDA插补过程并画出插补轨迹。 EX＝5，EY＝5，X和Y积分器有溢出时，EX、EY相应减“1”，当均为0时，插补结束。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
