三相异步电动机正反转控制电路图原理讲解

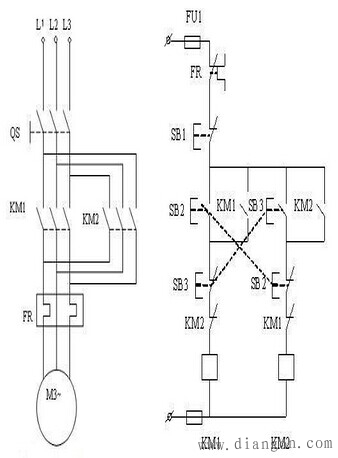

图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头。
正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。
停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。
反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。
对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SB1，再按反转按钮SB3，才能使电机反转。如果不先按SB1，而是直接按SB3，电动机是不会反转的。
