运算放大器的组成

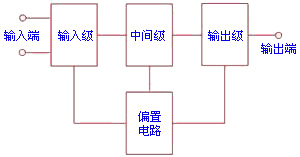

图1运算放大器的方框图

集成运算放大器的电路可分为输入级、中间级、输出级和偏置电路四个基本组成部分(图1)

输入级是提高运算放大器质量的关键部分，要求其输入电阻高，能减小零点漂移和抑制干扰信号。输入级都采用差分放大电路，它有同相和反相两个输入端。

中间级主要进行电压放大，要求它的电压放大倍数高，一般由共发射极放大电路构成。

输出级与负载相连，要求其输出电阻低，带负载能力强，能输出足够大的电压和电流，一般由互补对称电路或射极输出器构成。

偏置电路的作用是为上述各级电路提供稳定和合适的偏置电流，决定各级的静态工作点，一般由各种恒流源电路构成。

在应用集成运算放大器时，需要知道它的几个管脚的用途以及放大器的主要参数，至于它的内部电路结构如何一般是无关紧要的。集成运算放大器可用图2的符号来表示。图中所示的是F007(5G24)集成运算放大器的外形、管脚和符号图。它有双列直插式[图2a]和圆壳式[图2b]两种封装。这种运算放大器需要与外电路相接的是通过7个管脚引出的。各管脚的功能是：

(a)双列直插式	(b)圆壳式	(c)符号
图2 F007集成运算放大器的外形、管脚和符号图

1，5——外接调零电位器(通常为10KΩ)的两个端子。

2——反相输入端。由此端接输入信号，则输出信号和输入信号是反相的(或两者极性相反)。

3——同相输入端。由此端接输入信号，则输出信号和输入信号是同相的(或两者极性相同)。

4——负电源端。接-15V稳压电源。

6——输出端。

7——正电源端。接 15V稳压电源。

8——空脚。
